Pozemní stavby
Reference realizací
Naše projekty
Přehled realizovaných projektů a staveb.
01
Novostavba rodinného domu – Zlín
03/2013
Projekt pro územní řízení a stavební povolení
Výpočet a optimalizace objektu v programu PHPP
Prováděcí projektová dokumentace
Spolupráce s architektem (návrh Ing. Arch. Lubomír Beran)
Základní technické parametry
zastavěná plocha: 192,6 m²
užitná plocha: 322,7 m²
obestavěný prostor: 1077,8 m³
orientační náklady na stavbu: 5,8 mil. Kč
Konstrukční řešení
založení: základová ŽB deska
svislé nosné konstrukce: pórobetonové zdivo
stropní konstrukce: montovaná/monolitická betonová deska
výplně otvorů: dřevěná okna s izolačním trojsklem; UW,max = 0,8 W/m²∙K
tepelná izolace: podlaha – XPS tl. 260 mm obvodové konstrukce – EPS šedý tl. 250 mm střecha – EPS tl. 400 mm
Galerie
02

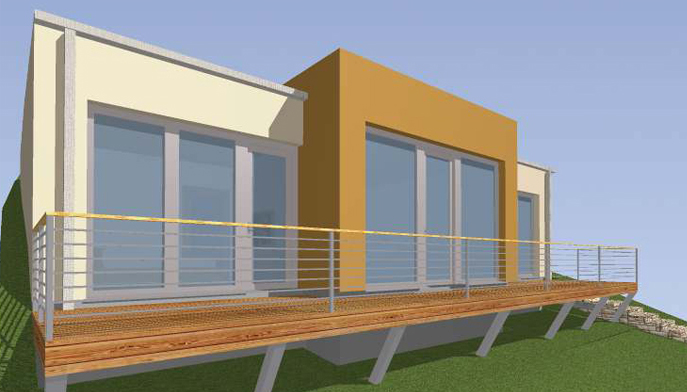

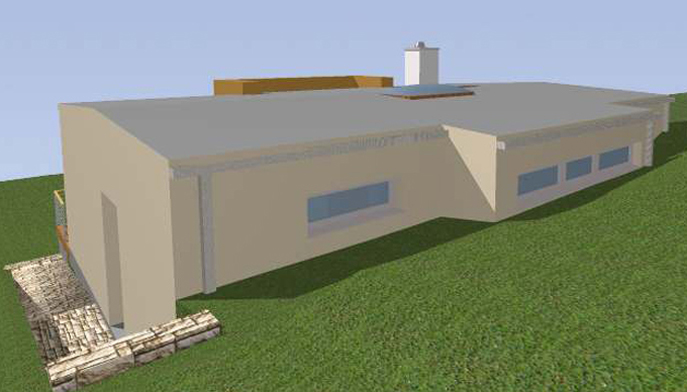

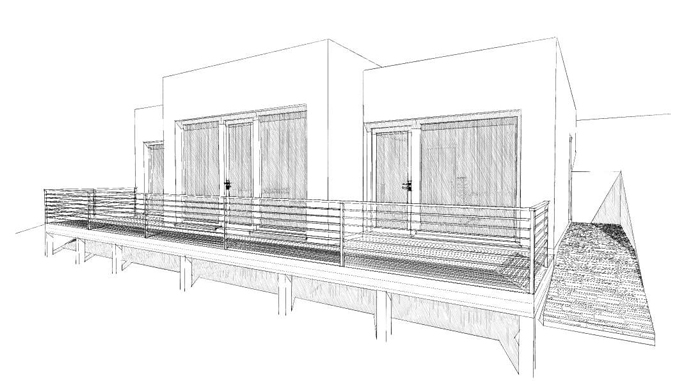

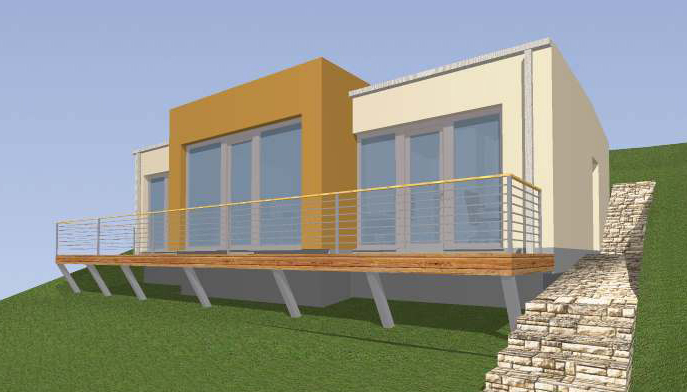

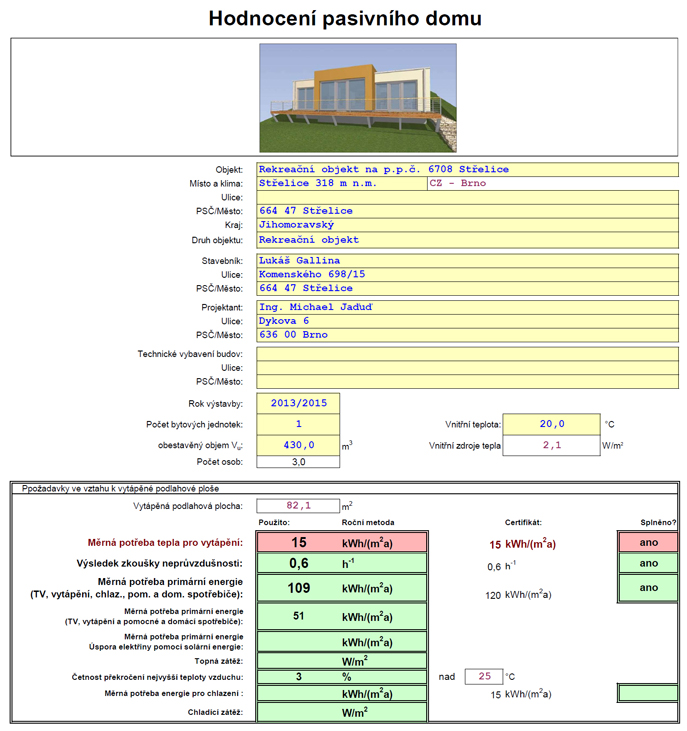

Rekreační objekt – Střelice
10/2012
Projekt pro stavební povolení
Výpočet a optimalizace objektu v programu PHPP
Základní technické parametry
zastavěná plocha: 108,0 m²
užitná plocha: 82,2 m²
obestavěný prostor: 432,0 m³
orientační náklady na stavbu: 2,4 mil. Kč
Konstrukční řešení
založení: základové pasy
svislé nosné konstrukce: pórobetonové zdivo
stropní konstrukce: montovaná betonová deska
výplně otvorů: dřevěná okna s izolačním trojsklem; UW,max = 0,8 W/m²∙K
tepelná izolace: podlaha – EPS šedý tl. 250 mm obvodové konstrukce – EPS šedý tl. 250 mm střecha – EPS tl. 450 mm
Galerie
03

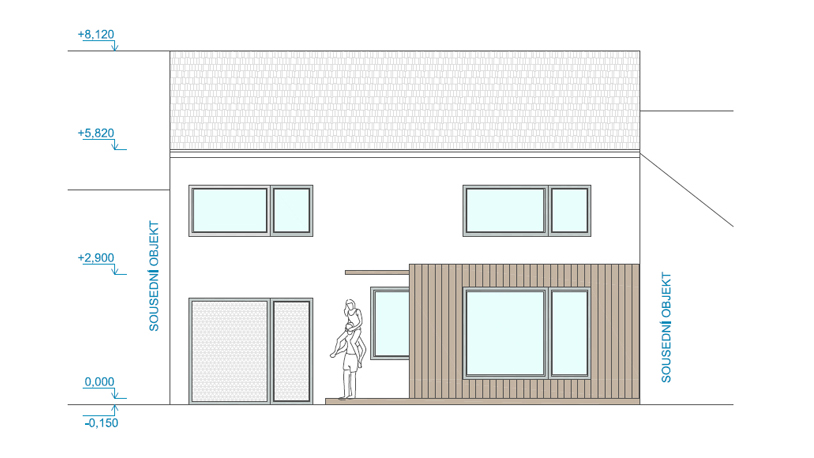

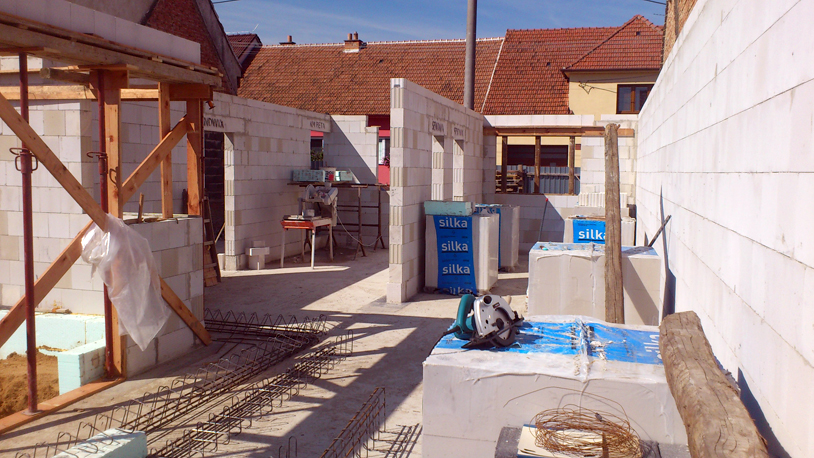

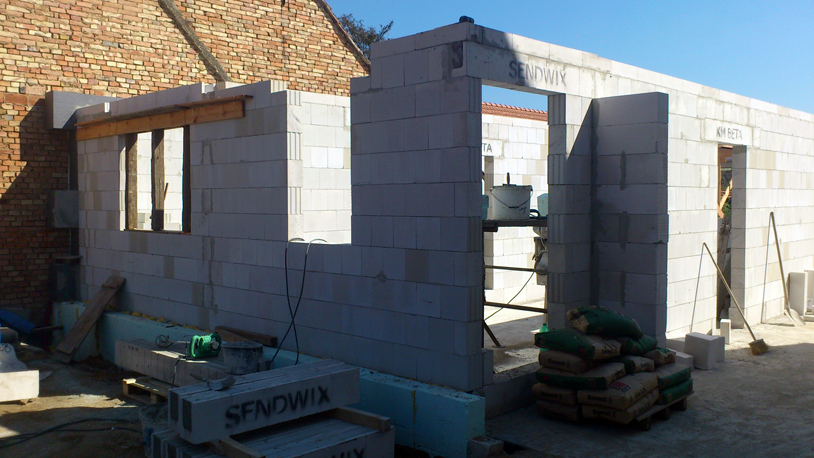

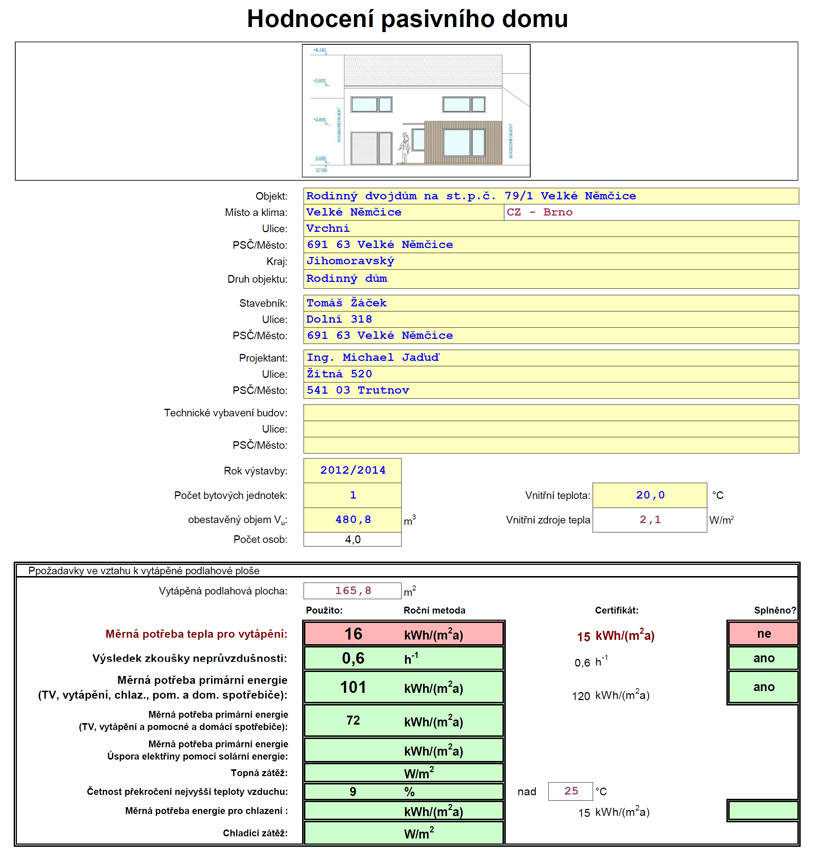

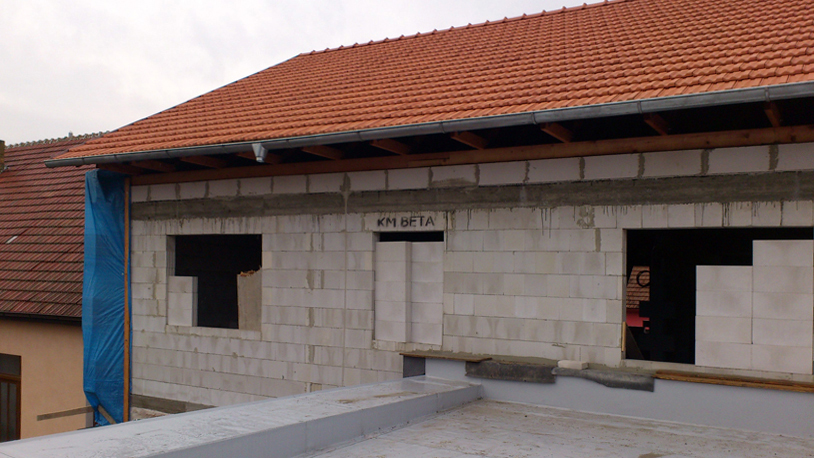

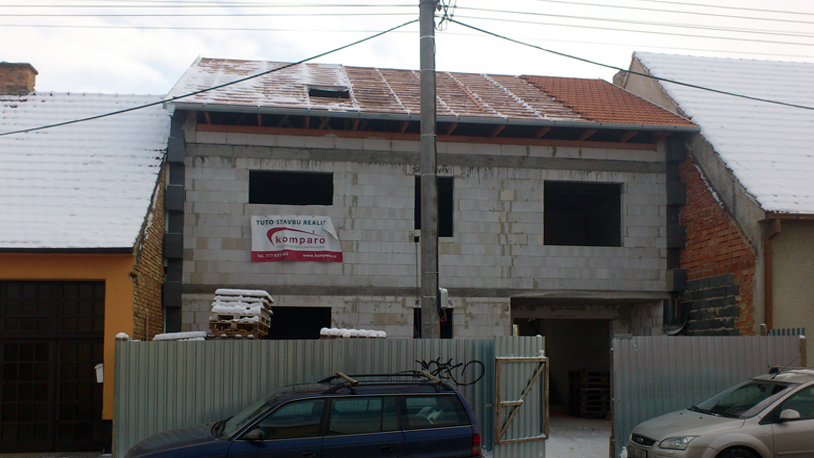

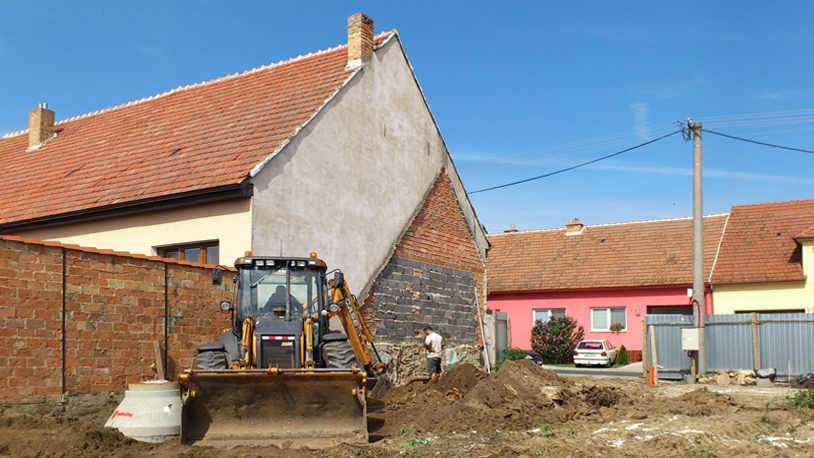

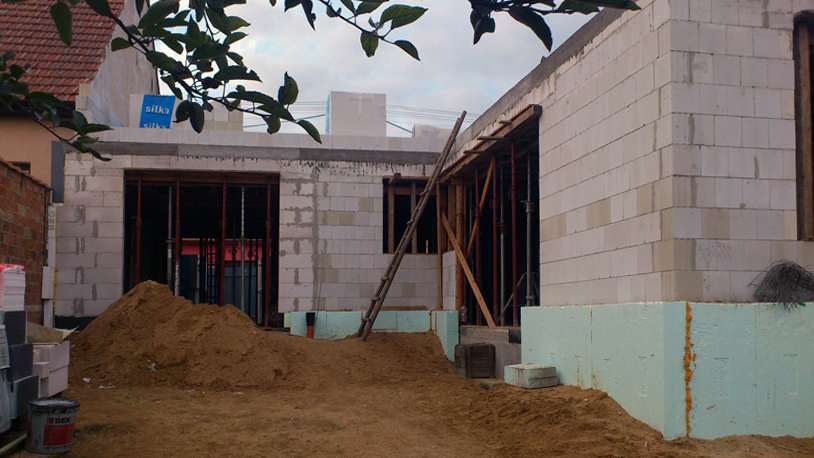

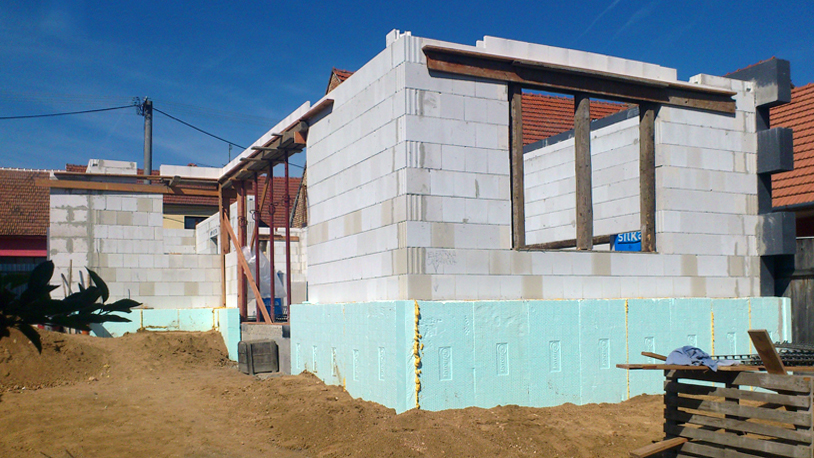

Novostavba rodinného domu - Velké Němčice
08-11/2012
Výpočet a optimalizace objektu v programu PHPP
Realizace stavby
Konstrukční řešení
založení: základové pasy
svislé nosné konstrukce: vápenopískové bloky
stropní konstrukce: monolitická betonová kce
schodiště: monolitické betonové
výplně otvorů: dřevohlíníková okna s izolačním trojsklem; UW,max = 0,8 W/m²∙K
tepelná izolace: podlaha – EPS šedý tl. 200 mm obvodové konstrukce – EPS šedý tl. 300 mm střecha – EPS tl. 400 mm
Galerie
04

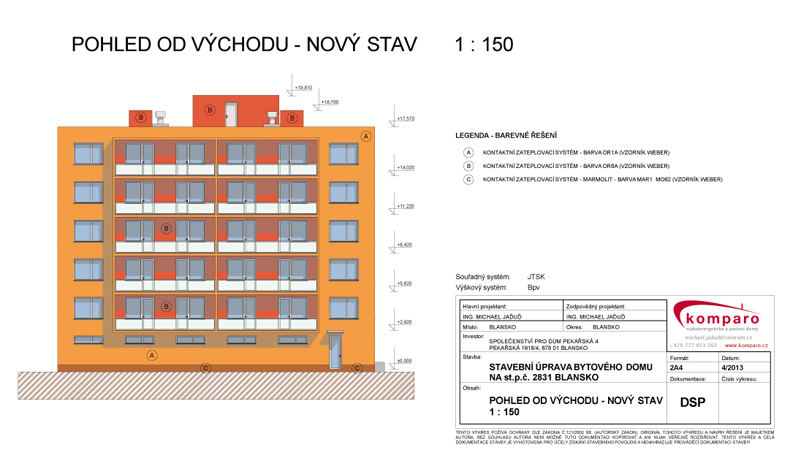

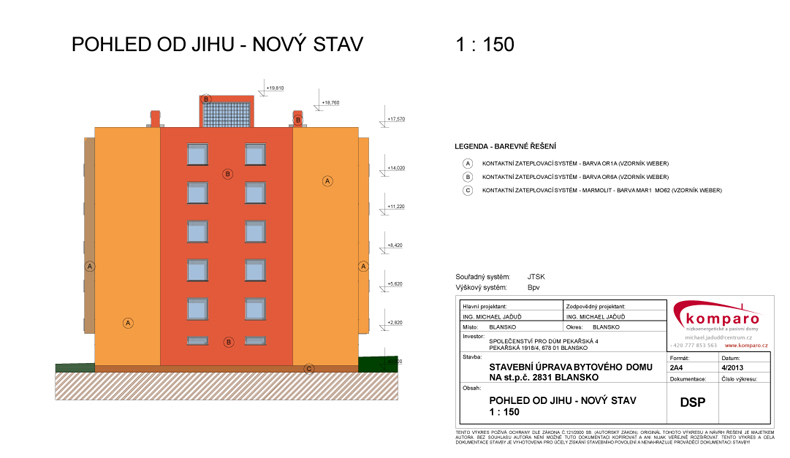

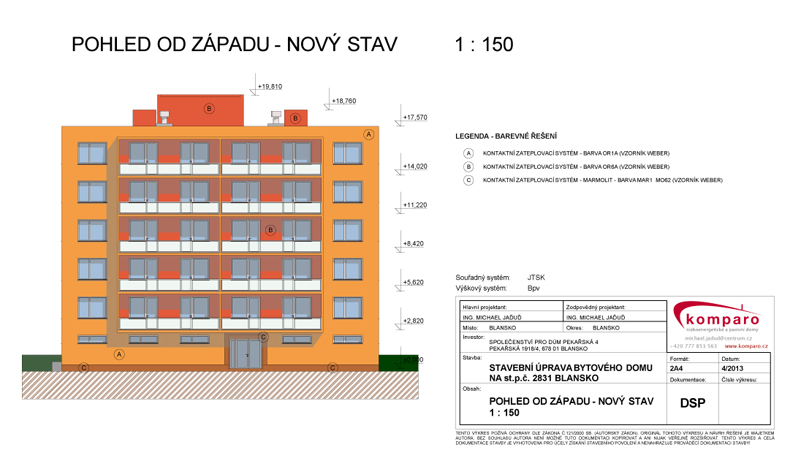

Bytový dům – Blansko
07/2012
Stavební úprava bytového domu
Projekt pro stavební povolení
Popis stavebních úprav
zateplení stěn, střešní konstrukce a podhledů v suterénu
rekonstrukce stávajících balkonů vč. výměny zábradlí
výměna výtahů
Galerie
05

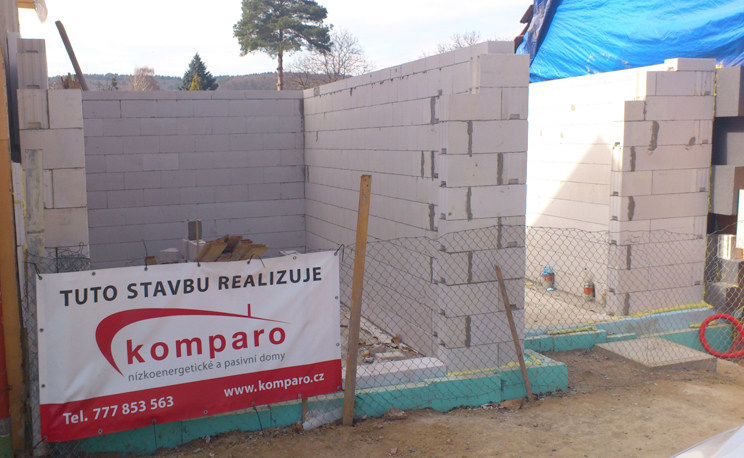

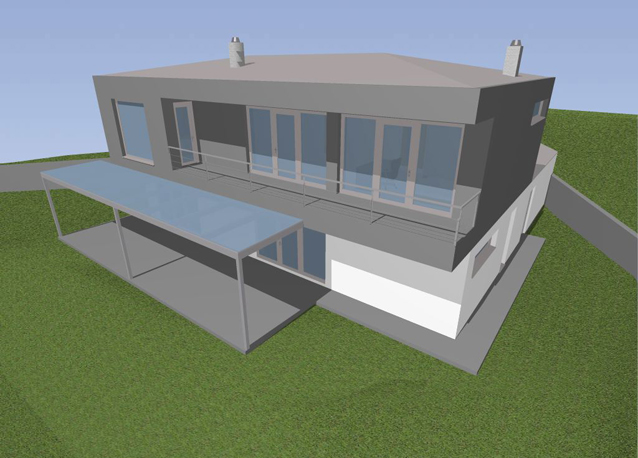

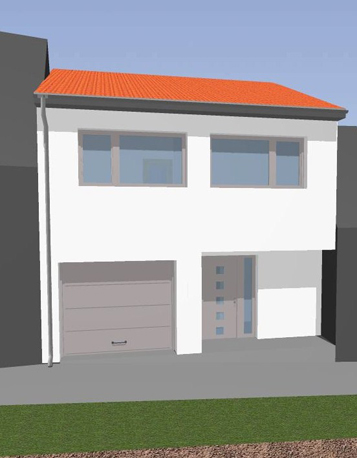

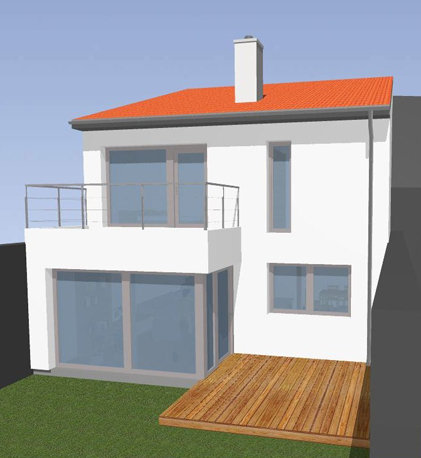

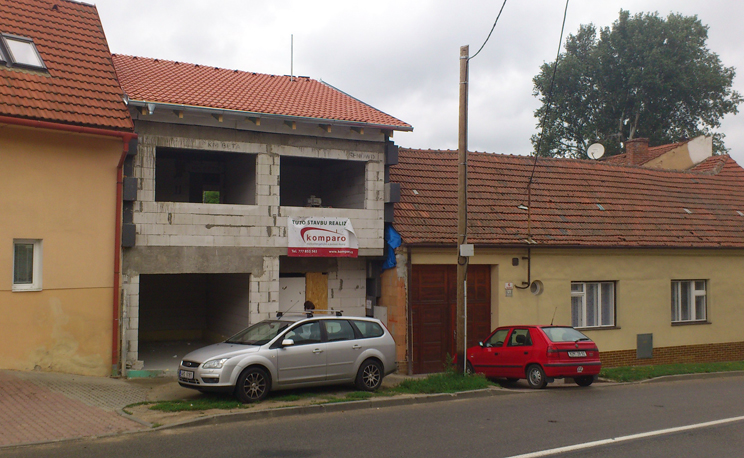

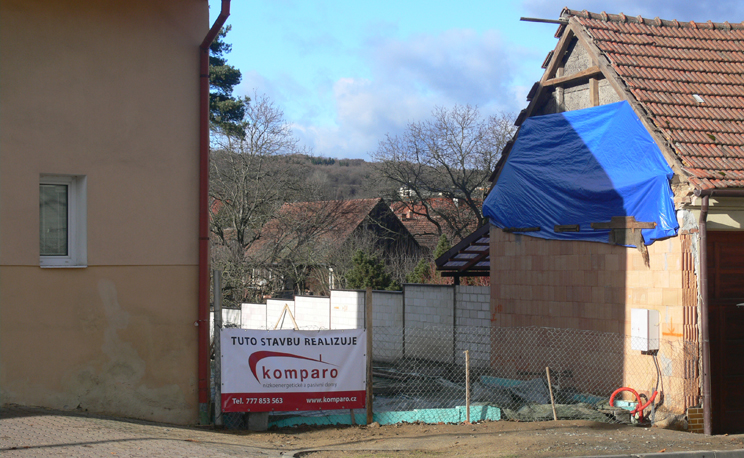

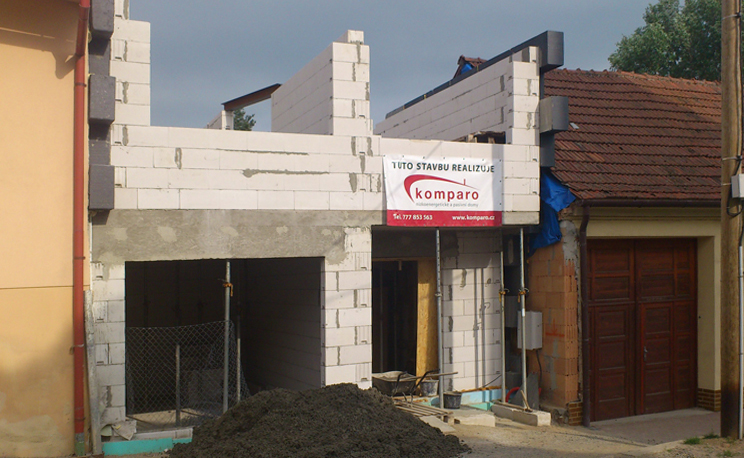

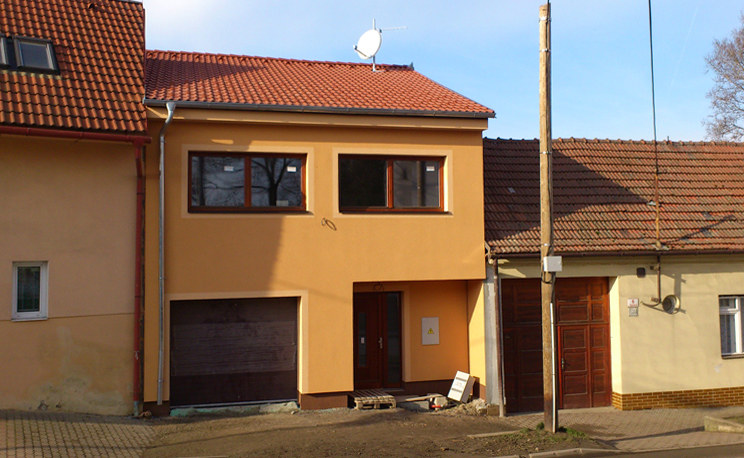

Rodinný dům – Žebětín
03-07/2012
Projekt pro stavební povolení
Realizace stavby
Blowerdoor test - hodnota n50 = 0,43 h-1
Základní technické parametry
zastavěná plocha: 112,9 m²
užitná plocha: 139,9 m²
obestavěný prostor: 709,0 m³
orientační náklady na stavbu: 3,8 mil. Kč
Konstrukční řešení
založení: základové pasy
svislé nosné konstrukce: vápenopískové bloky
stropní konstrukce: monolitická betonová deska
výplně otvorů: dřevěná okna s izolačním trojsklem; UW,max = 0,8 W/m²∙K
tepelná izolace: podlaha – EPS tl. 200 mm obvodové konstrukce – EPS šedý tl. 300 mm střecha – EPS tl. 400 mm
Galerie
06

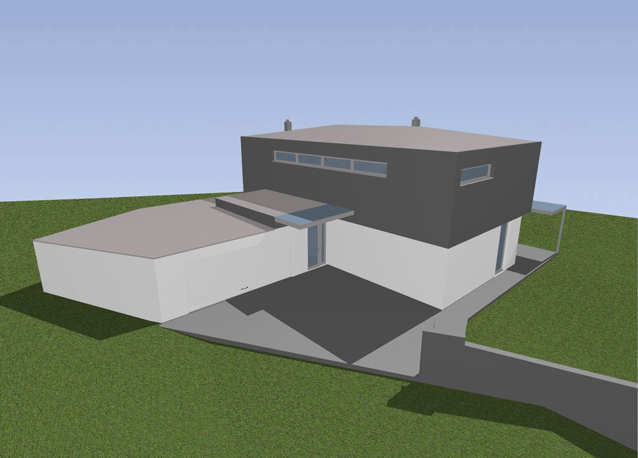

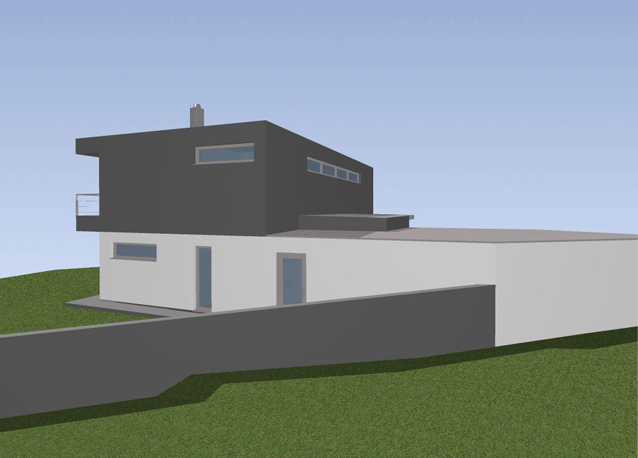

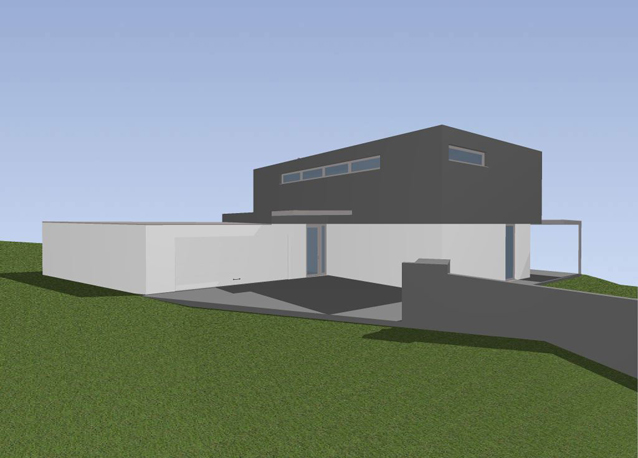

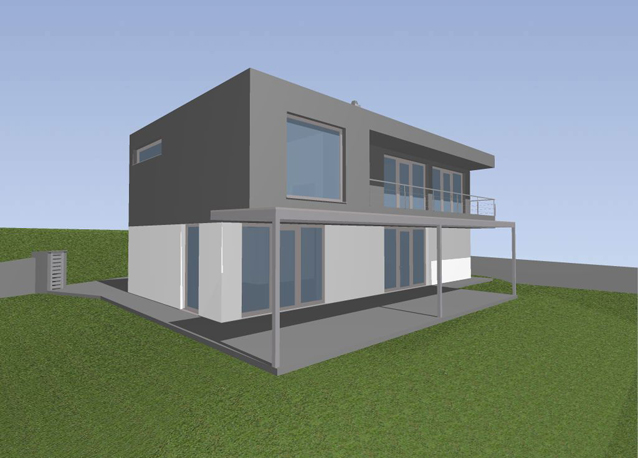

Rodinný dům Pístovice
10/2011
spolupráce s architektem (návrh Ing. arch. Dušan Urbanczyk)
Základní technické parametry
zastavěná plocha: 205,5 m²
obestavěný prostor: 1183,6 m³
orientační náklady na stavbu: 5,9 mil. Kč
Konstrukční řešení
založení: základové pasy
svislé nosné konstrukce: keramické tvárnice
výplně otvorů: dřevohlíníková okna s izolačním trojsklem
tepelná izolace: podlaha – EPS tl. 170 mm obvodové konstrukce – minerální vata tl. 150 mm střecha – EPS spádový klín tl. min. 250 mm
Galerie
07

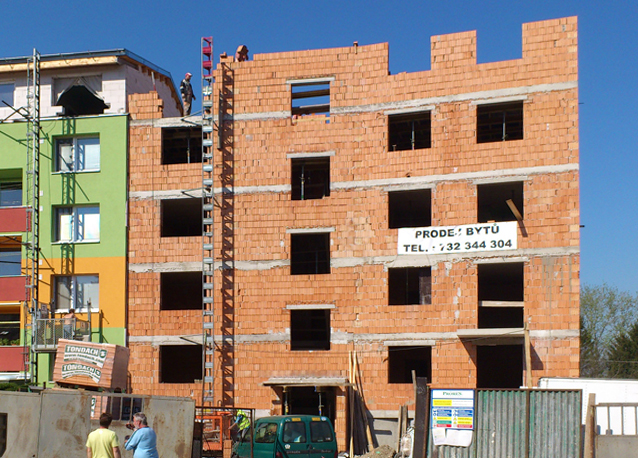

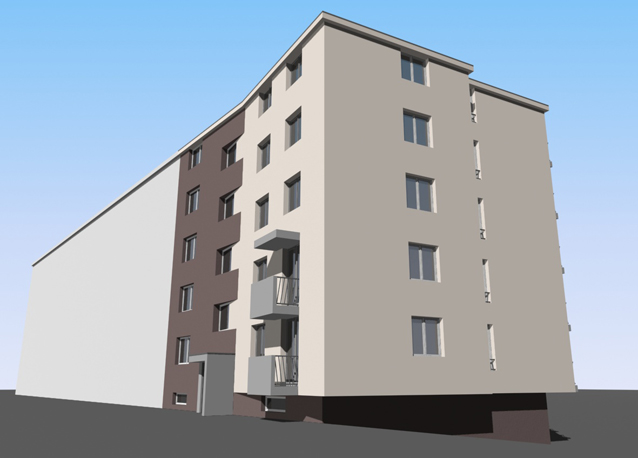

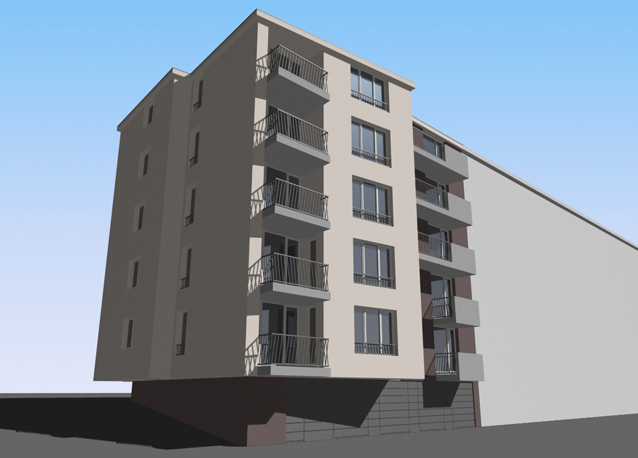

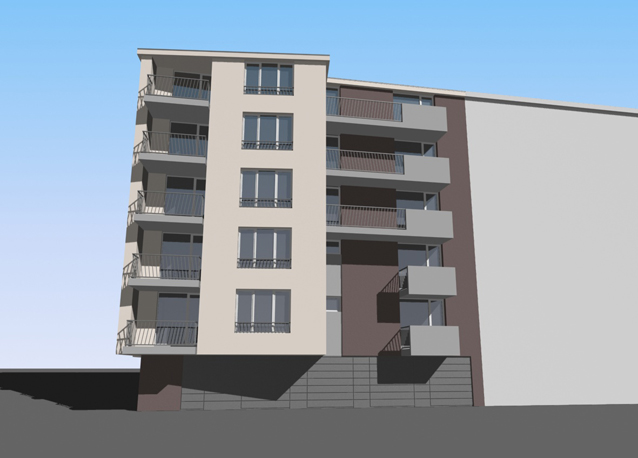

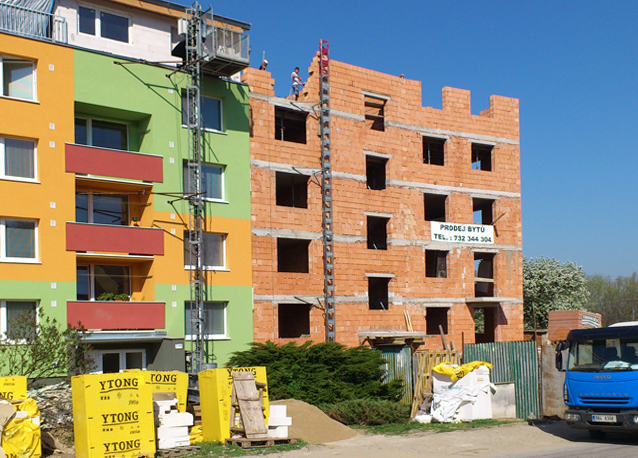

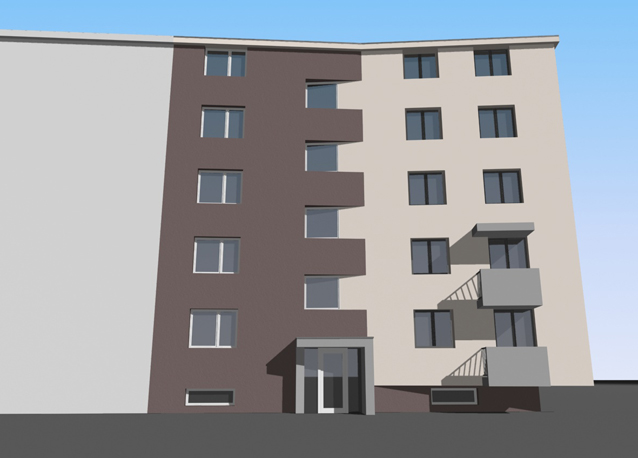

Bytový dům Židlochovice
08/2011
spolupráce s architektem (návrh Ing. arch. Vilém Čech)
Základní technické parametry
zastavěná plocha: 178,0 m²
užitná plocha: 823,8 m²
obestavěný prostor: 3630,0 m³
orientační náklady na stavbu: 20,9 mil. Kč
12 bytových jednotek, výtah, 4 garáže, sklepní kóje, ...
Konstrukční řešení
založení: piloty, železobetonová základová deska
svislé nosné konstrukce: keramické tvárnice
stropní konstrukce: monolitická betonová deska
výplně otvorů: plastová okna s izolačním dvojsklem
tepelná izolace: podlaha – EPS tl. 160 mm obvodové konstrukce – EPS šedý tl. 150 mm střecha – minerální vata tl. 240 mm
Galerie
08

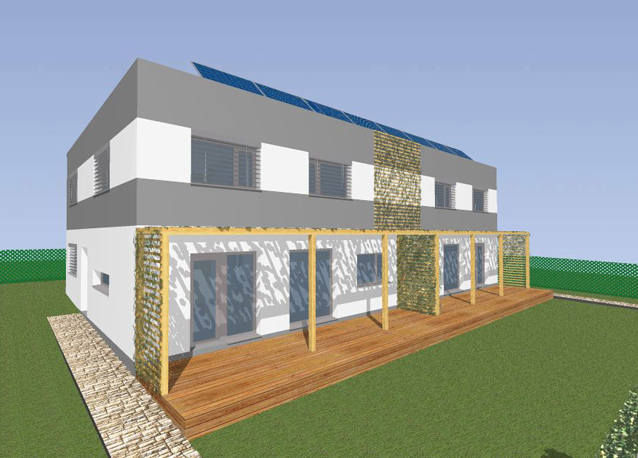

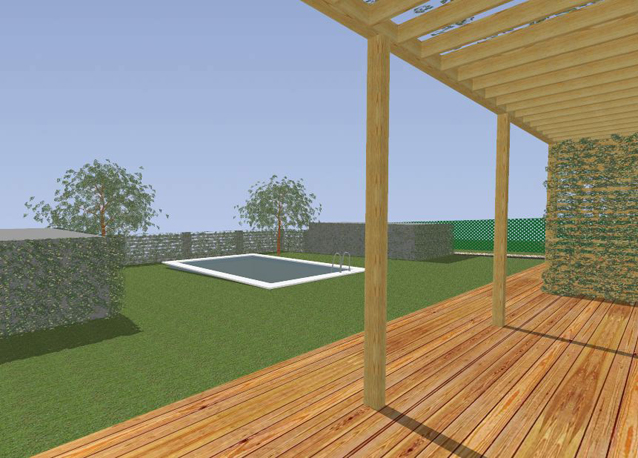

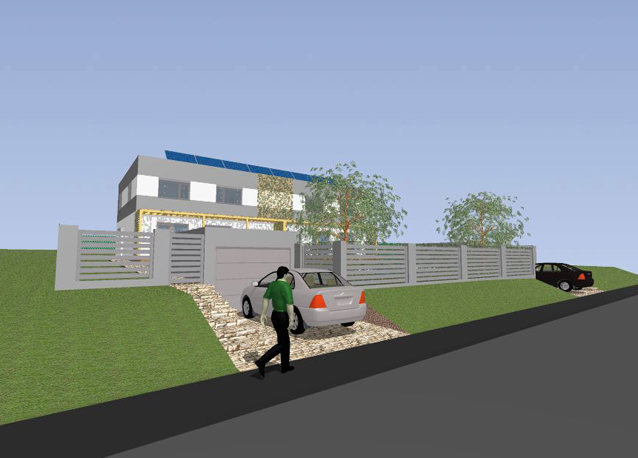

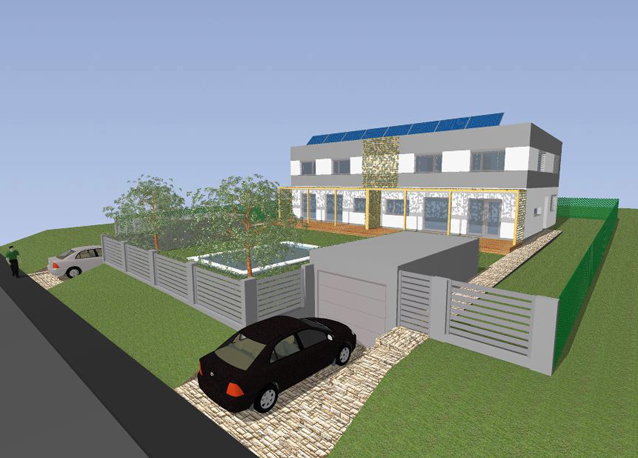

Jihlava - Staré Hory
05/2011
Základní technické parametry
zastavěná plocha: 97,2 m²
užitná plocha: 175,6 m²
obestavěný prostor: 680,4 m³
orientační náklady na stavbu: 3,6 mil. Kč
Konstrukční řešení
založení: základové pasy
svislé nosné konstrukce: YTONG
stropní konstrukce: montovaná betonová konstrukce
schodiště: železobetonové monolitické
výplně otvorů: dřevohlíníková okna s izolačním trojsklem; UWmax = 0,8 W/m²∙K
tepelná izolace: podlaha – EPS tl. 200 mm obvodové konstrukce – EPS šedý tl. 300 mm střecha – spádové klíny EPS tl. min. 350 mm
Galerie
09

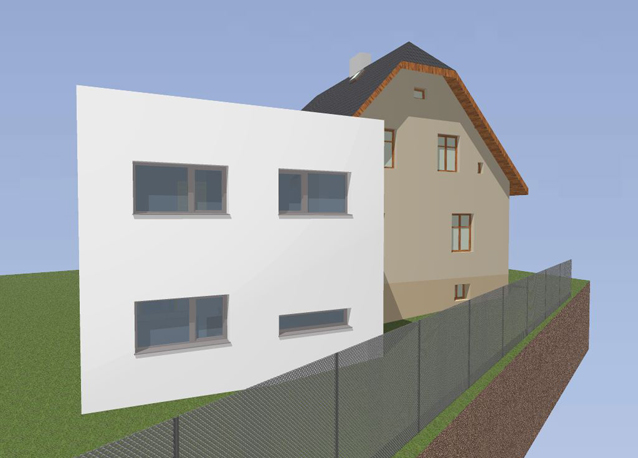

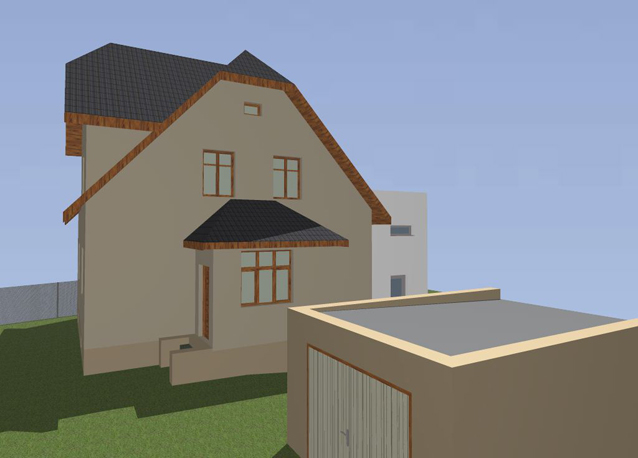

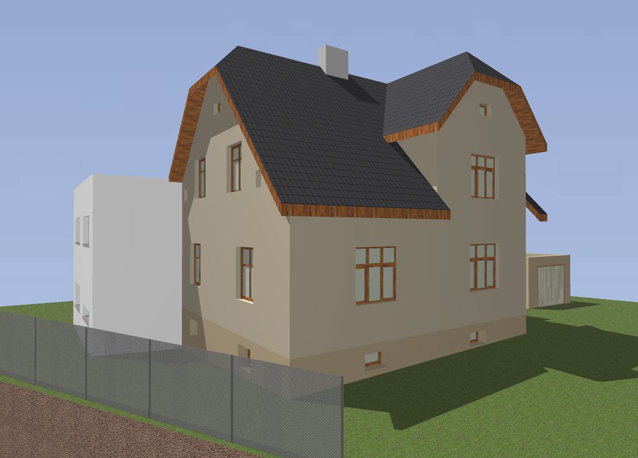

Přístavby RD Trutnov - Bojiště
04/2011
Základní technické parametry
zastavěná plocha: 59,8 m²
užitná plocha: 92,89 m²
obestavěný prostor: 412,6 m³
orientační náklady na stavbu: 2,2 mil. Kč
Galerie
10

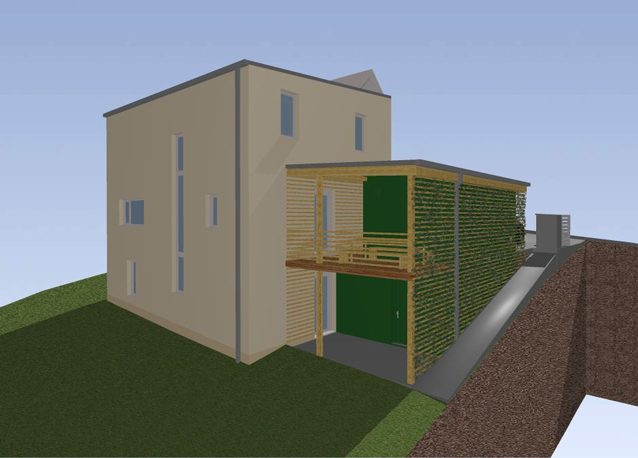

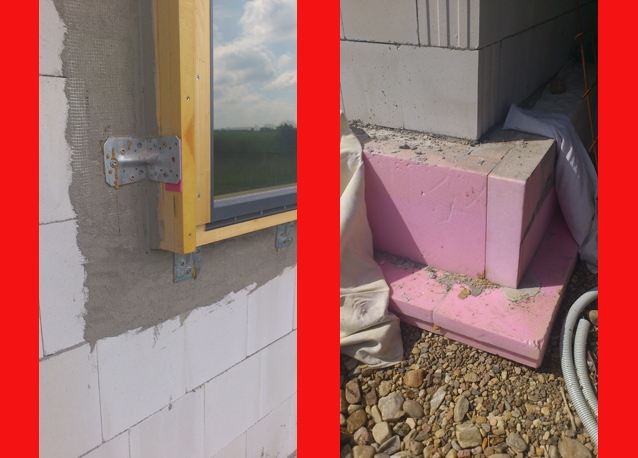

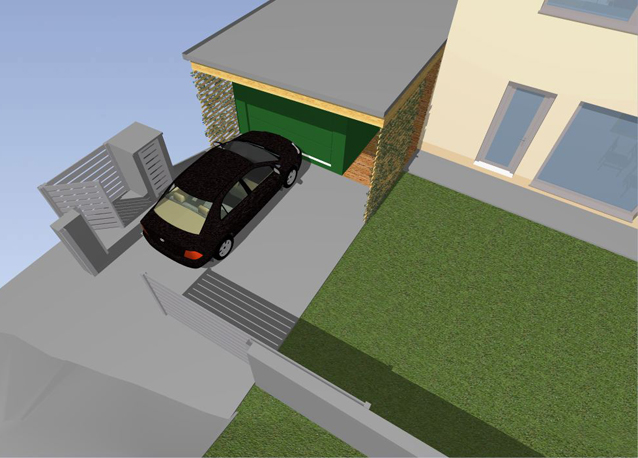

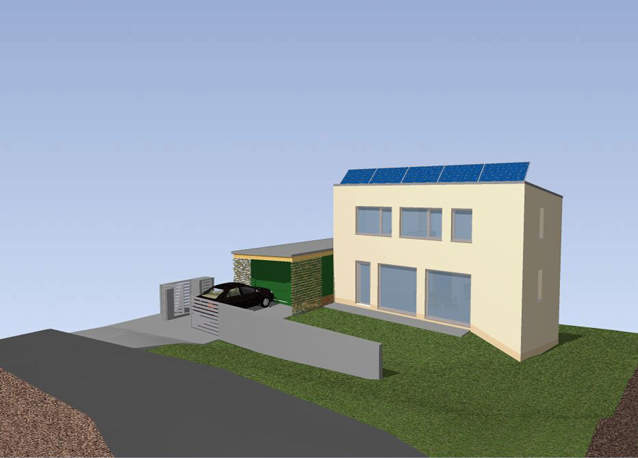

Novostavba rodinného domu - Samotíšky
03/2011
spolupráce s architektem (návrh Ing. arch. Dušan Urbanczyk)
Základní technické parametry
zastavěná plocha: 114,5 m²
užitná plocha: 189,8 m²
obestavěný prostor: 798,4 m³
orientační náklady na stavbu: 4,3 mil. Kč
Konstrukční řešení
založení: základové pasy
svislé nosné konstrukce: vápenopískové bloky
stropní konstrukce: montovaná betonová konstrukce
schodiště: lehké schodnicové ocelové
výplně otvorů: dřevohlíníková okna s izolačním trojsklem; UWmax = 0,8 W/m²∙K
tepelná izolace: podlaha – EPS tl. 250 mm obvodové konstrukce – EPS šedý tl. 250 mm střecha – EPS tl. 400 mm
Galerie
11

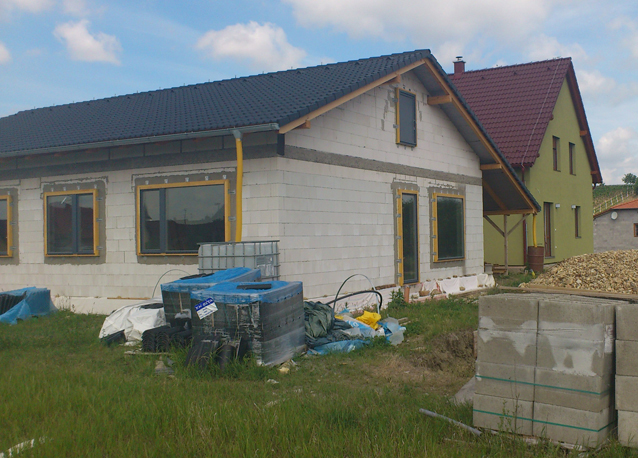

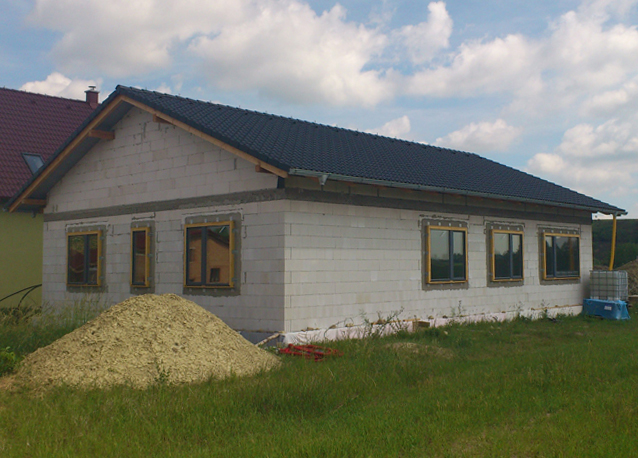

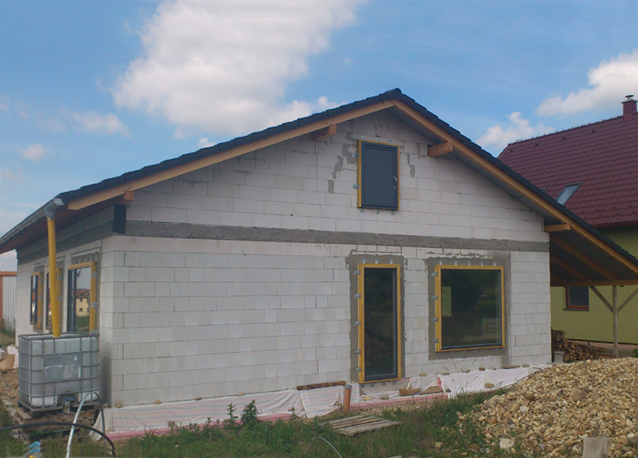

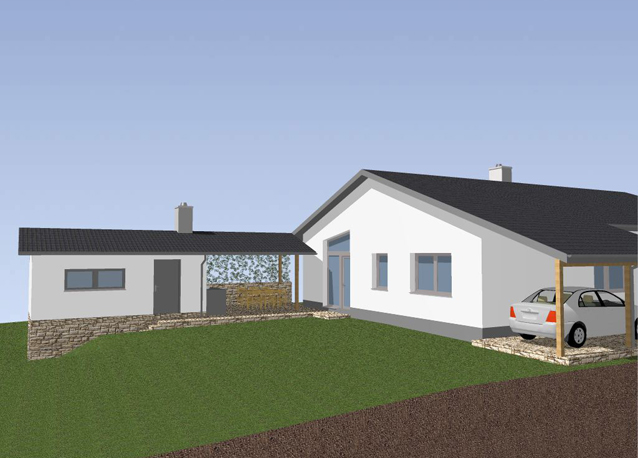

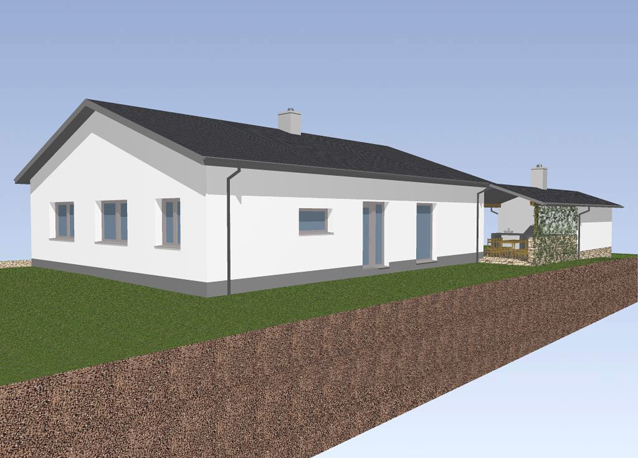

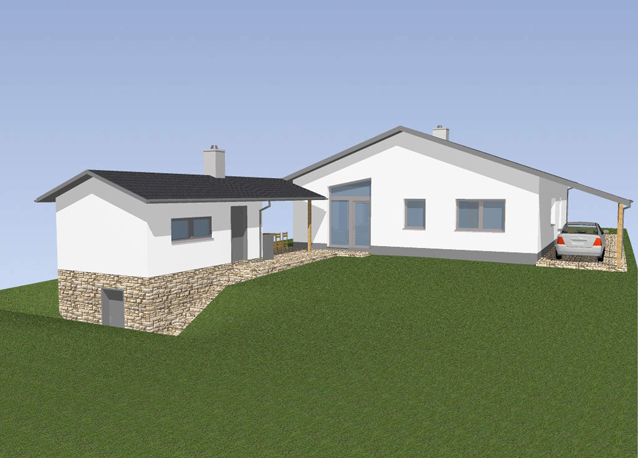

Novostavba rodinného domu - Nosislav
02/2011
Základní technické parametry
zastavěná plocha: 189,5 m²
užitná plocha: 133,5 m²
obestavěný prostor: 950,0 m³
orientační náklady na stavbu: 3,9 mil. Kč
Konstrukční řešení
založení: základová deska
svislé nosné konstrukce: vápenopískové bloky
stropní konstrukce: monolitická betonová deska
výplně otvorů: dřevohlíníková okna s izolačním trojsklem; UWmax = 0,8 W/m²∙K
tepelná izolace: podlaha – XPS tl. 200 mm obvodové konstrukce – EPS šedý tl. 300 mm střecha – EPS tl. 400 mm
12

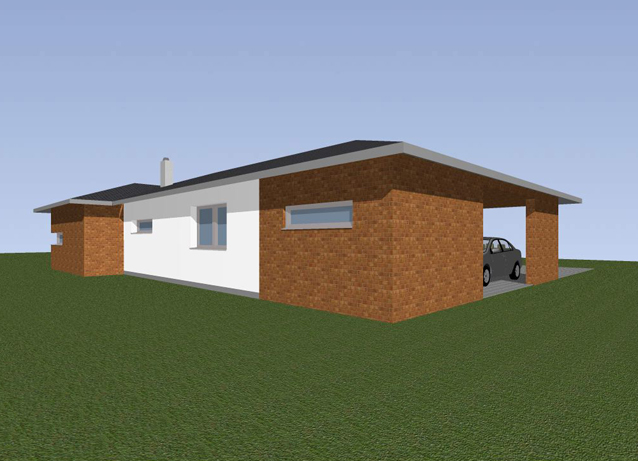

Rodinný dům - Starý Sedloňov
01/2011
Osazení typového projektu do terénu
Napojení na inženýrské sítě
Projekt sjezdu na pozemek
Projekt domovní čistírny odpadních vod (ČOV)
Galerie
13

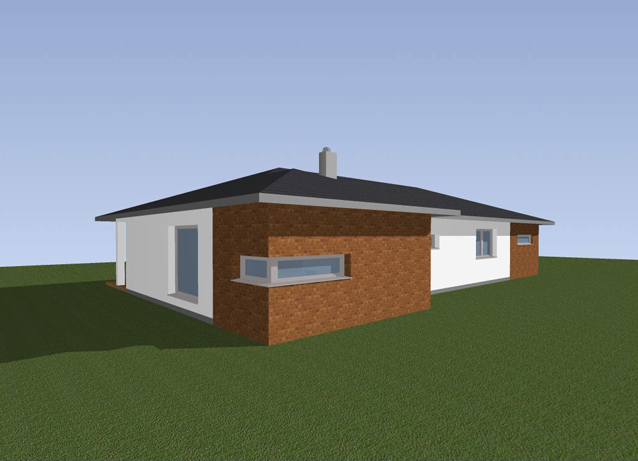

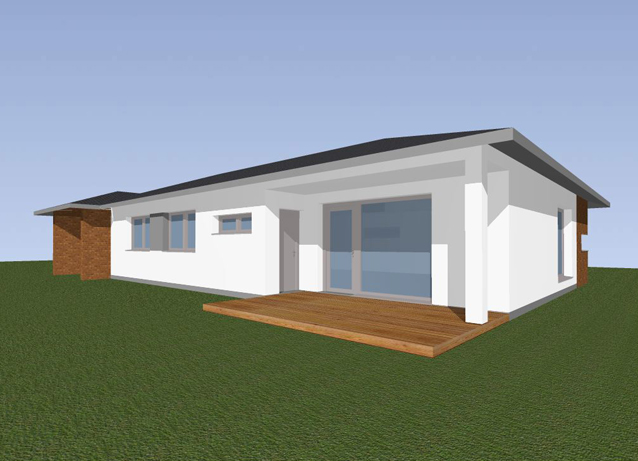

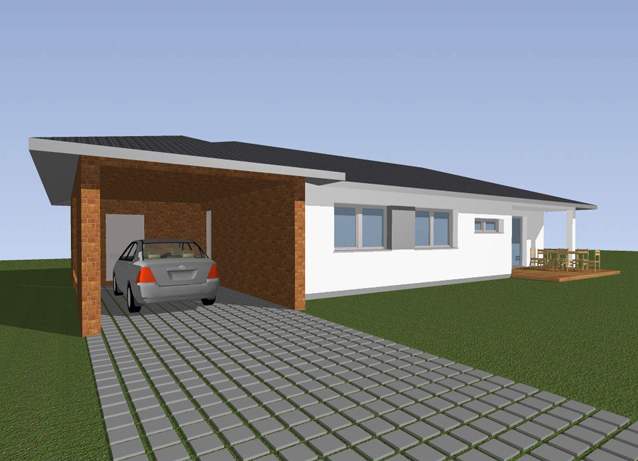

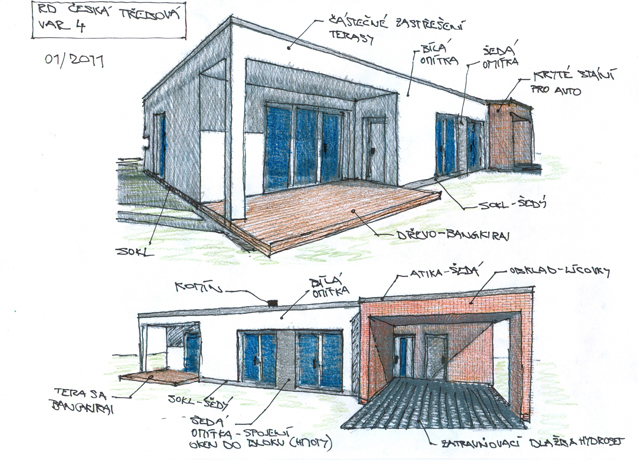

Rodinný dům Česká Třebová, Rybník
01/2011
Základní technické parametry
zastavěná plocha: 183,0 m²
užitná plocha: 142,8 m²
obestavěný prostor: 728,5 m³
orientační náklady na stavbu: 3,2 mil. Kč
Konstrukční řešení
založení: základové pasy
svislé nosné konstrukce: YTONG
stropní konstrukce: montovaná betonová kce
výplně otvorů: plastová okna s izolačním dvojsklem; UW = 1,2 W/m²∙K
tepelná izolace: podlaha – EPS šedý tl. 120 mm obvodové konstrukce – EPS šedý tl. 150 mm střecha – EPS šedý tl. 300 mm
Galerie
14

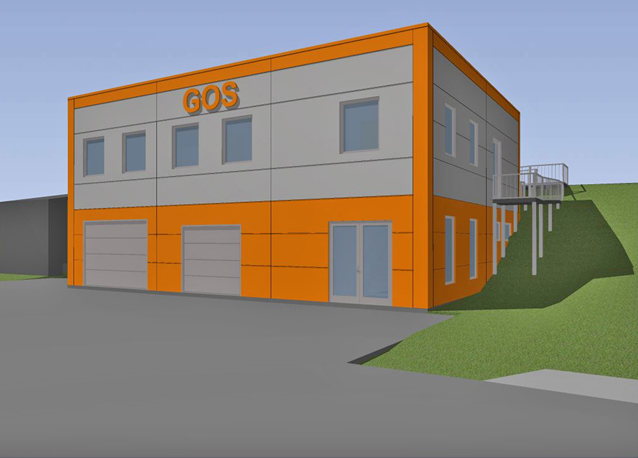

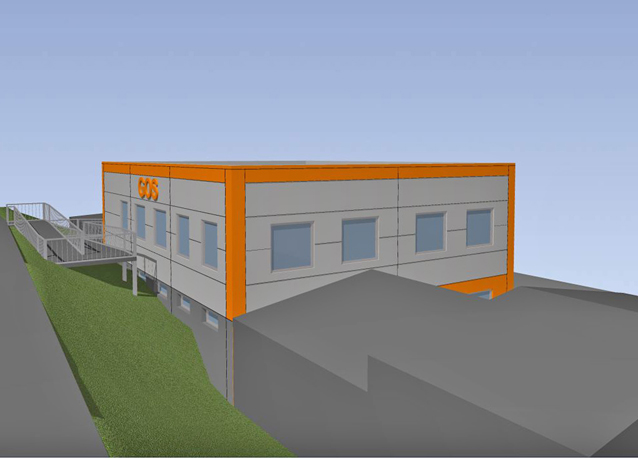

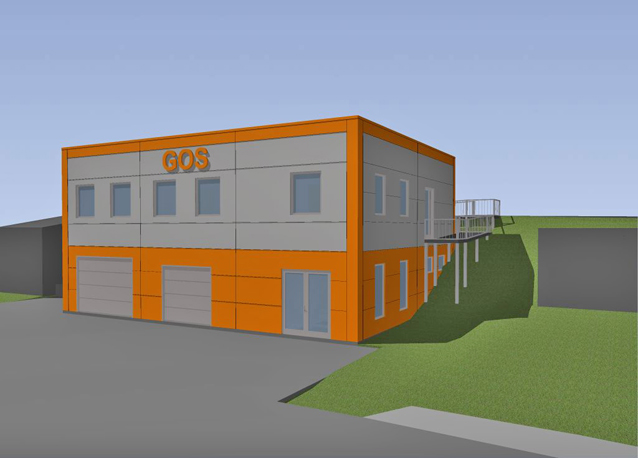

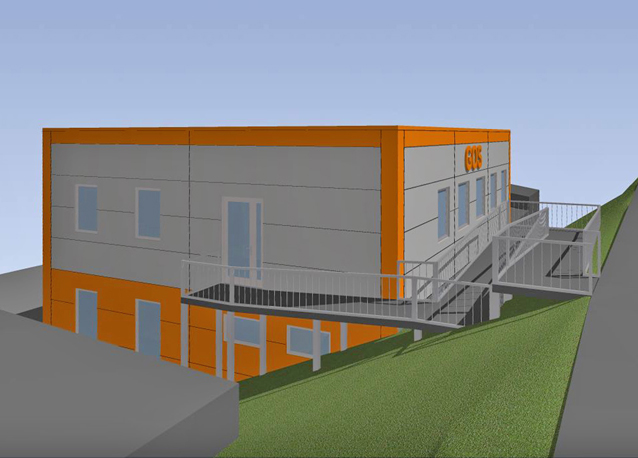

Komerční objekt Horal
12/2010
Základní technické parametry
zastavěná plocha: 180,0 m²
užitná plocha: 328,2 m²
obestavěný prostor: 1 260,0 m³
objemový faktor tvaru budovy A/V: 0,59 m²/m³
orientační náklady na stavbu: 6,2 mil. Kč
měrná potřeba tepla na vytápění: 84 kWh/(m²∙a)
Galerie
15

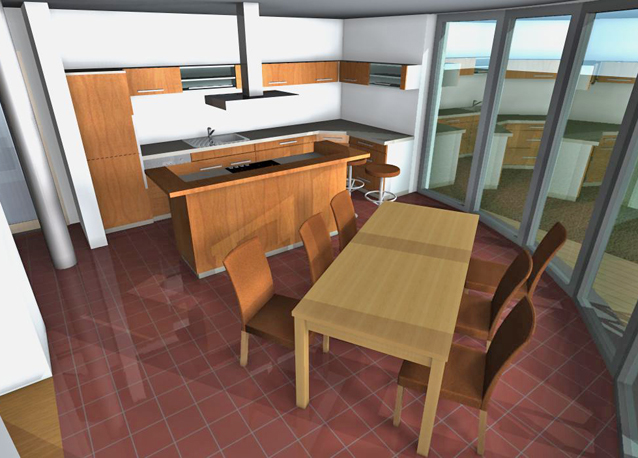

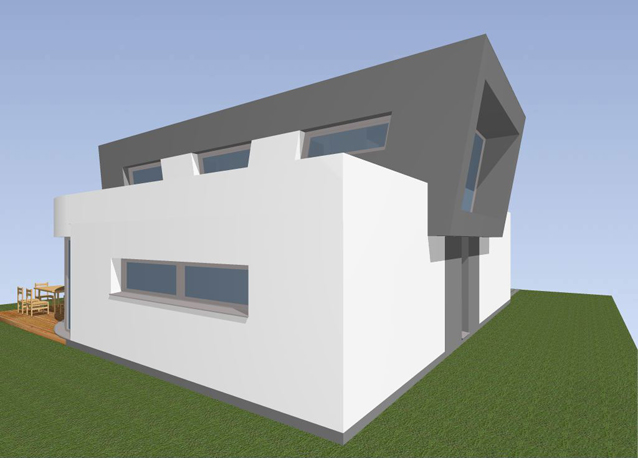

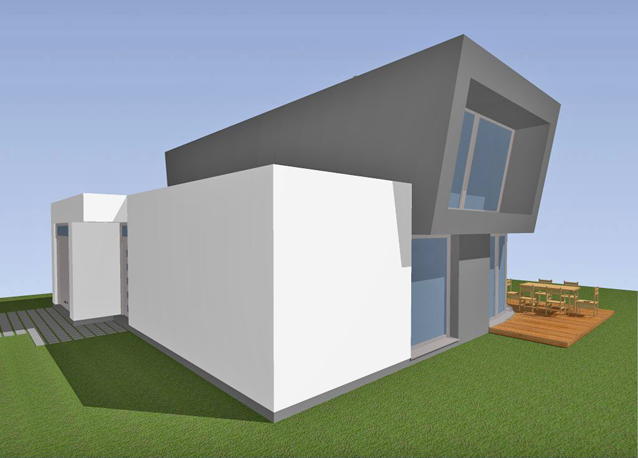

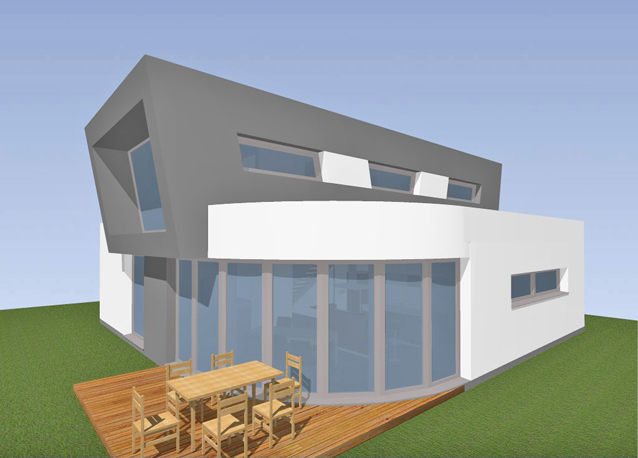

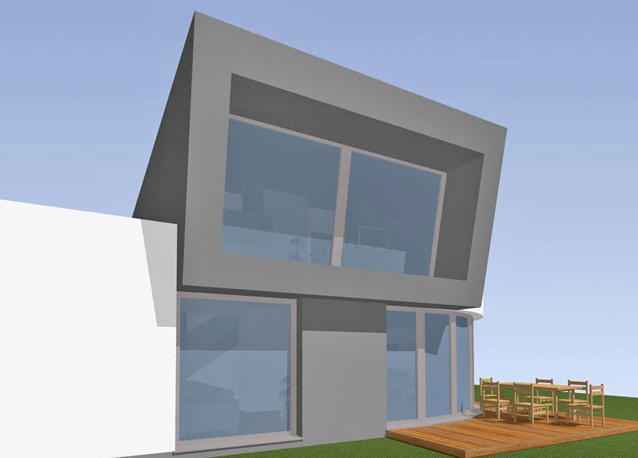

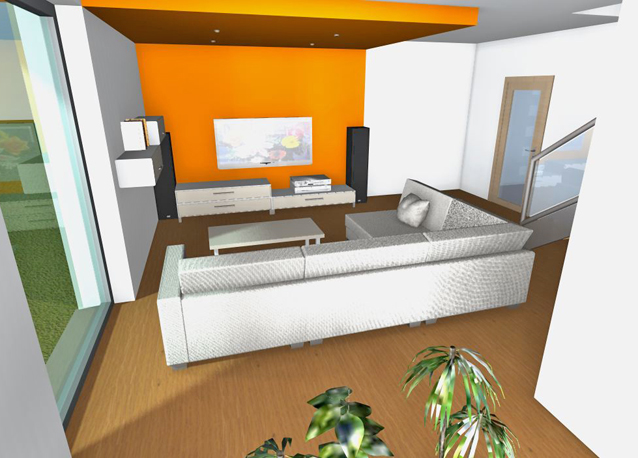

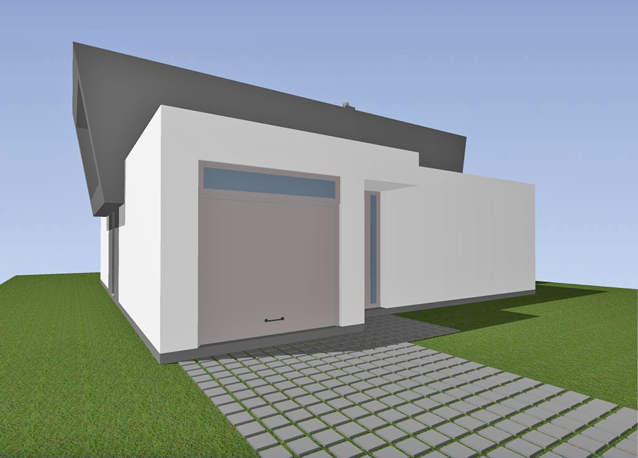

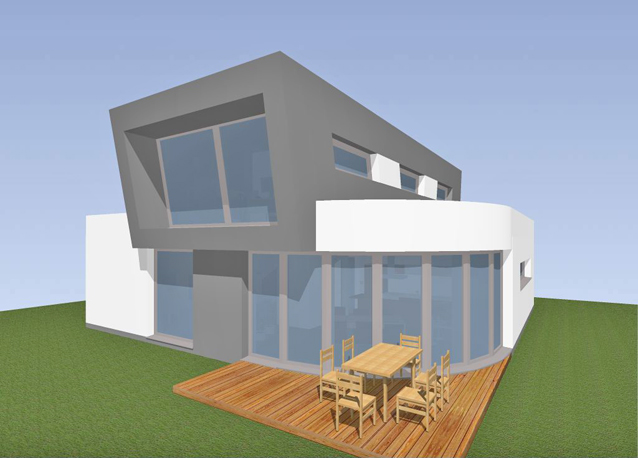

Rodinný dům Singularis
10/2010
Základní technické parametry
zastavěná plocha: 140,0 m²
užitná plocha: 138,5 m²
obestavěný prostor: 758,2 m³
orientační náklady na stavbu: 4,5 mil. Kč
Konstrukční řešení
založení: základová deska na XPS
svislé nosné konstrukce: YTONG, ocelové sloupy
stropní konstrukce: monolitická ŽB deska
schodiště: železobetonové monolitické
výplně otvorů: dřevohlíníková okna s izolačním trojsklem; UWmax = 0,8 W/m²∙K
tepelná izolace: podlaha – XPS tl. 250 mm obvodové konstrukce – EPS šedý tl. 300 mm střecha – spádové klíny EPS tl. min 400 mm
Galerie
16

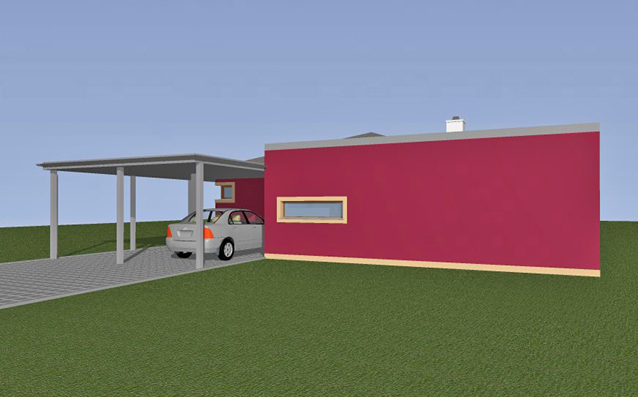

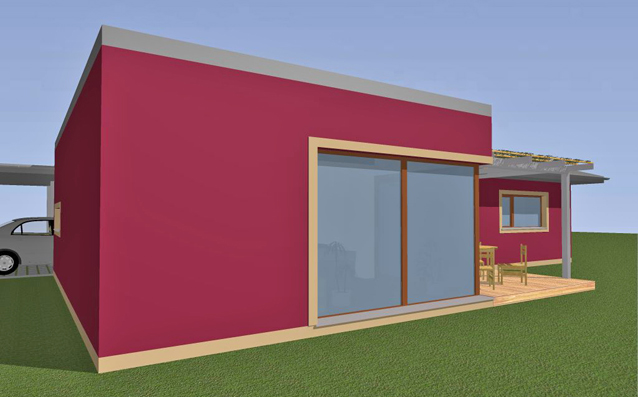

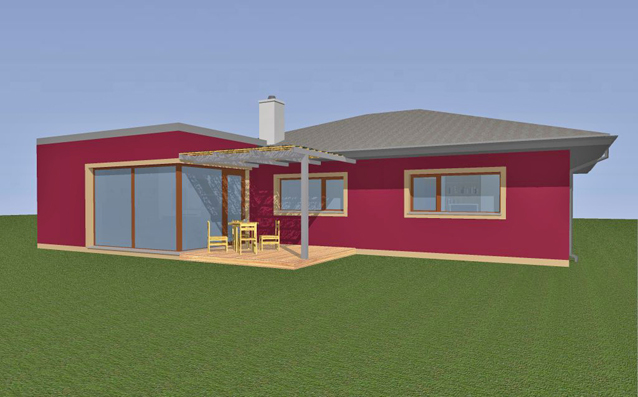

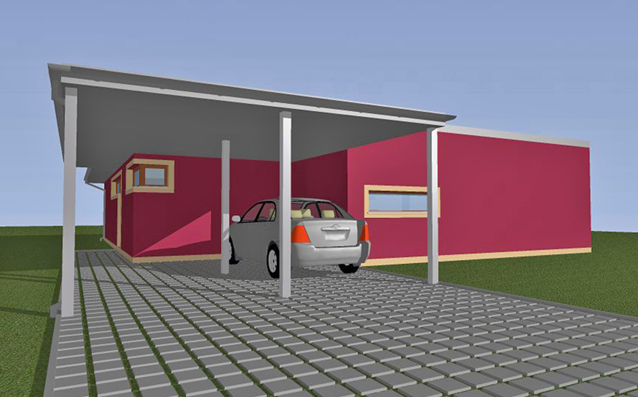

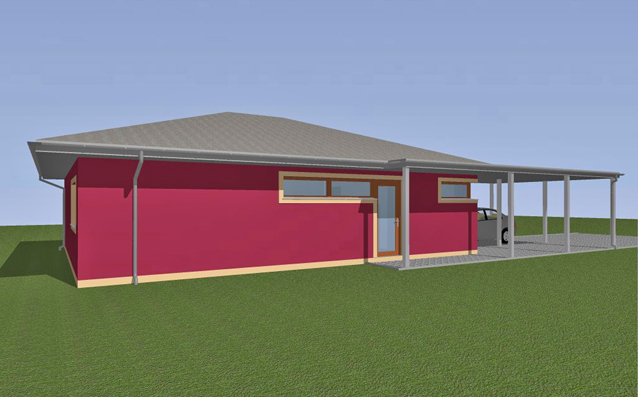

Rodinný dům Česká Třebová
09/2010
Základní technické parametry
zastavěná plocha: 145,3 m²
užitná plocha: 113,9 m²
obestavěný prostor: 484,3 m³
objemový faktor tvaru budovy A/V: 0,98 m²/m³
orientační náklady na stavbu: 2,8 mil. Kč
měrná potřeba tepla na vytápění: 85 kWh/(m²∙a)
Konstrukční řešení
založení: základové pasy
svislé nosné konstrukce: YTONG
výplně otvorů: plastová okna s izolačním dvojsklem; UW = 1,2 W/m²∙K
tepelná izolace: podlaha – EPS šedý tl. 120 mm obvodové konstrukce – EPS šedý tl. 150 mm střecha – minerální vlna tl. 220 mm
Galerie
17

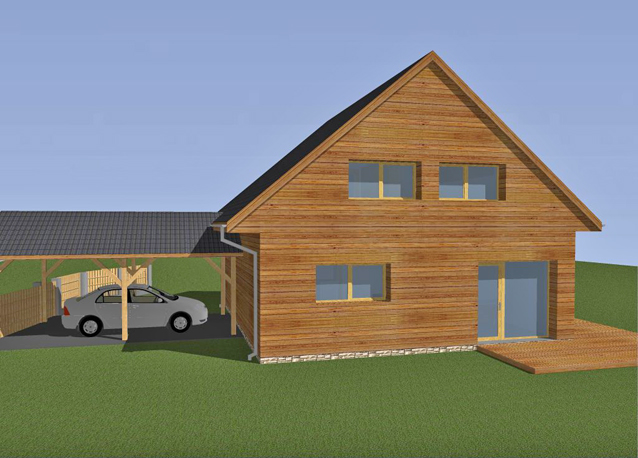

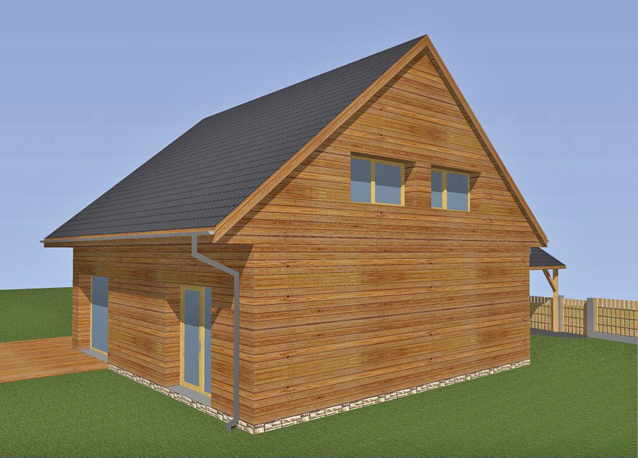

Rodinný dům Chvaleč
06/2010
Základní technické parametry
zastavěná plocha: 90,0 m²
užitná plocha: 119,8,9 m²
obestavěný prostor: 463,5 m³
orientační náklady na stavbu: 3,6 mil. Kč
měrná potřeba tepla na vytápění: 20 kWh/(m²∙a)
Konstrukční řešení
založení: základové pasy
svislé nosné konstrukce: vápenopískové bloky
výplně otvorů: dřevohliníková okna s izolačním trojsklem; UWmax = 0,8 W/m²∙K
tepelná izolace: podlaha – EPS šedý tl. 250 mm obvodové konstrukce – minerální vata tl. 300 mm střecha – minerální vlna tl. 450 mm
Galerie
18

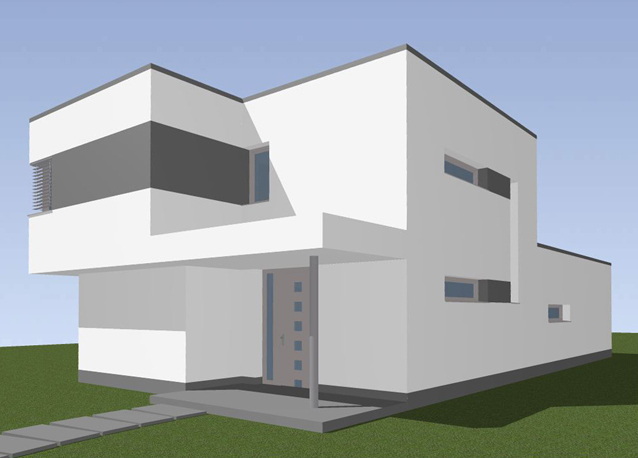

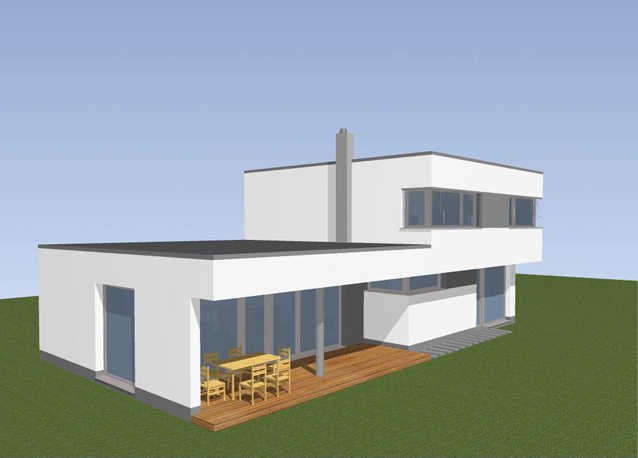

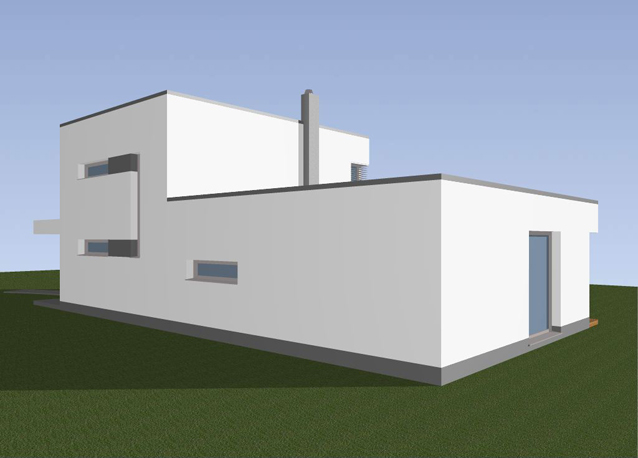

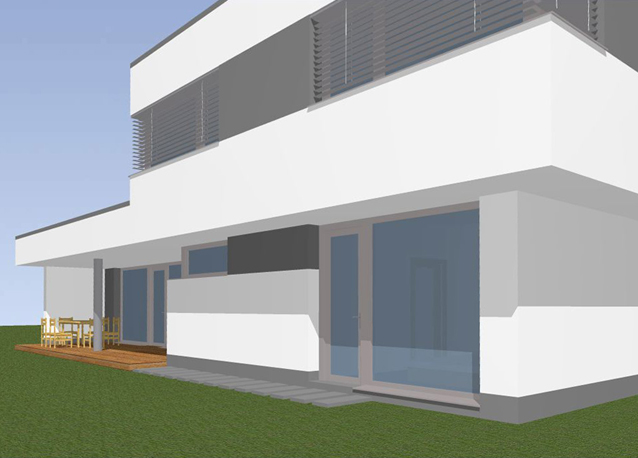

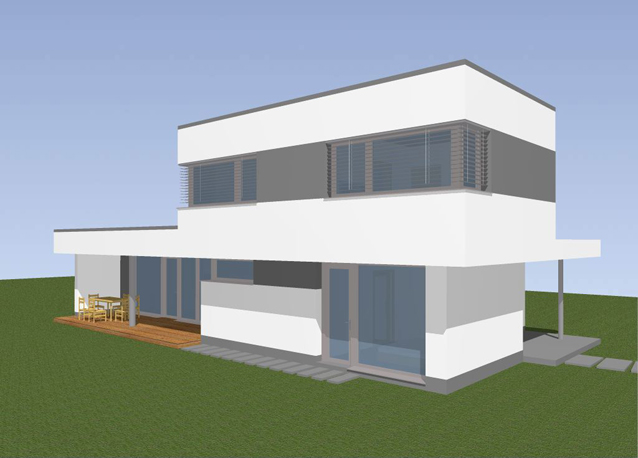

Rodinný dům Amplus
04/2010
Základní technické parametry
zastavěná plocha: 108,2 m²
užitná plocha: 130,6 m²
obestavěný prostor: 608,1 m³
objemový faktor tvaru budovy A/V: 0,86 m²/m³
orientační náklady na stavbu: 3,2 mil. Kč
měrná potřeba tepla na vytápění: 18 kWh/(m²∙a)
Konstrukční řešení
založení: základová deska na granulátu pěnoskla
svislé nosné konstrukce: vápenopískové bloky
stropní konstrukce: montovaná betonová kce
schodiště: železobetonové monolitické
výplně otvorů: dřevohlíníková okna s izolačním trojsklem; UWmax = 0,8 W/m²∙K
tepelná izolace: podlaha – pěnové štěrkosklo obvodové konstrukce – EPS šedý tl. 300 mm střecha – spádové klíny EPS tl. min 400 mm
Galerie
19

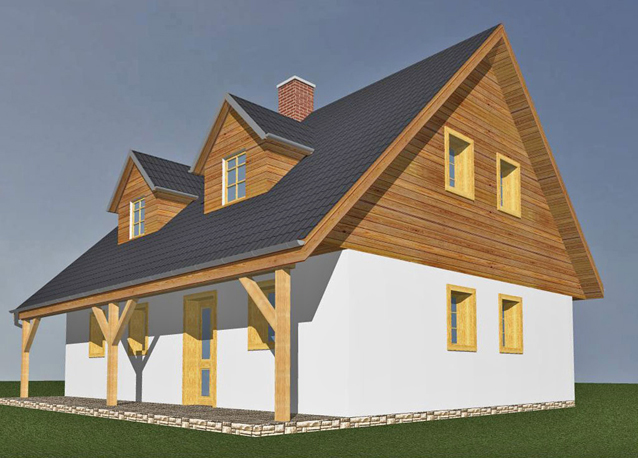

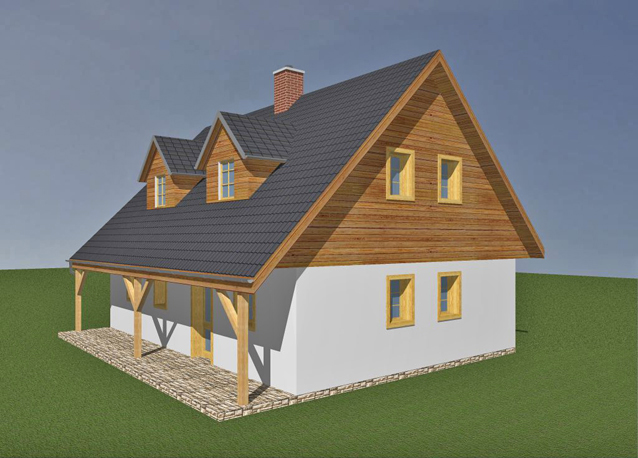

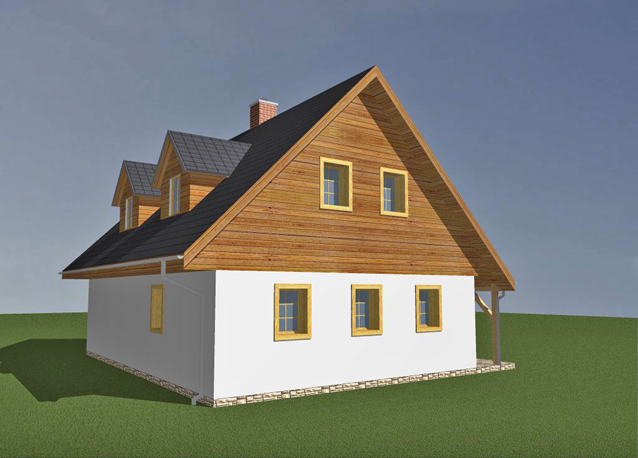

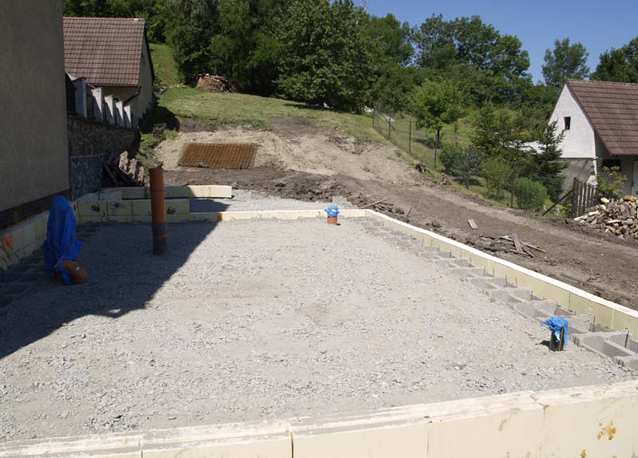

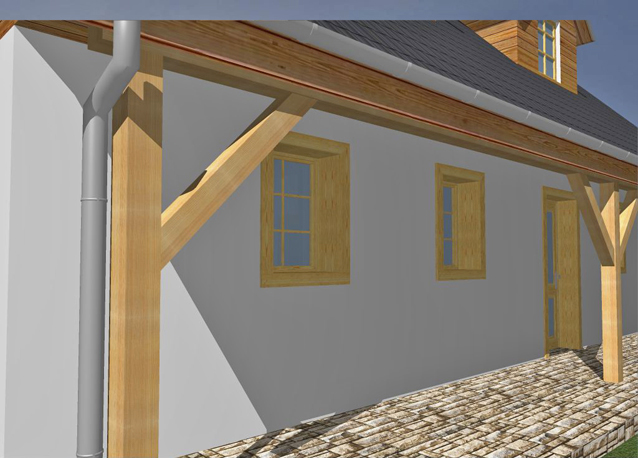

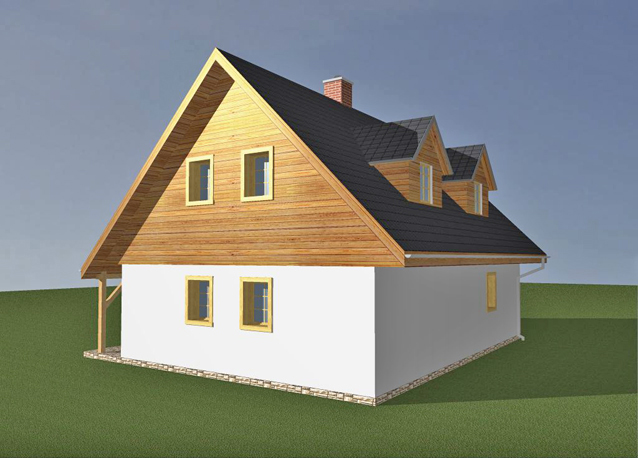

Rekreační objekt Horní Kostelec
11/2009
Základní technické parametry
zastavěná plocha: 78,8 m²
užitná plocha: 107,7 m²
obestavěný prostor: 423,7 m³
objemový faktor tvaru budovy A/V: 0,87 m²/m³
orientační náklady na stavbu: 2,3 mil. Kč
měrná potřeba tepla na vytápění: 93 kWh/(m²∙a)
Konstrukční řešení
založení: základové pasy
svislé nosné konstrukce: YTONG
výplně otvorů: dřevěná okna s izolačním dvojsklem; UW = 1,1 W/m²∙K
tepelná izolace: podlaha – EPS tl. 90 mm obvodové konstrukce – EPS tl. 100 mm střecha – minerální vlna tl. 240 mm
Galerie
20

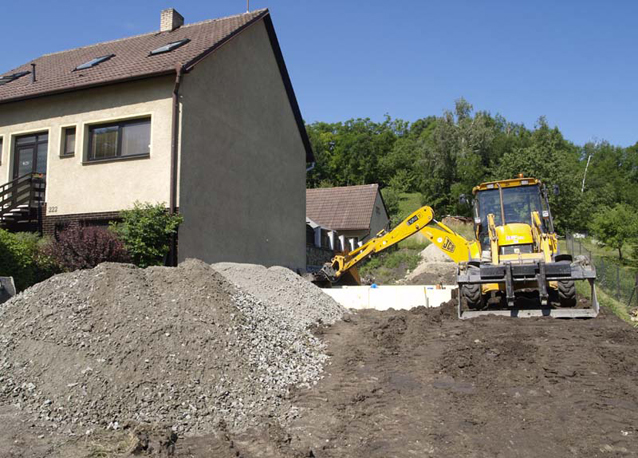

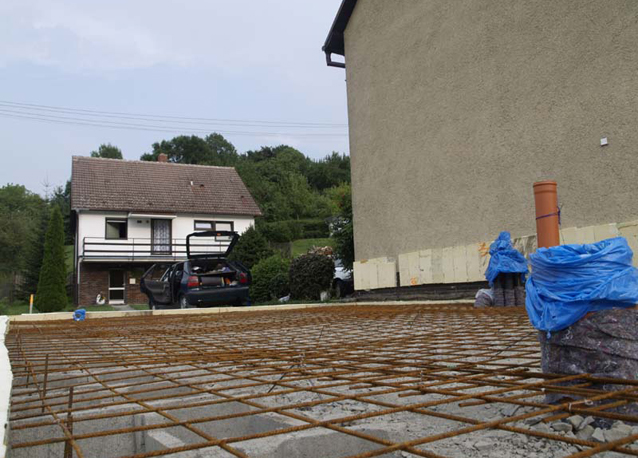

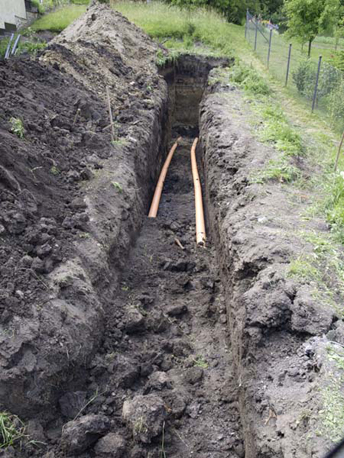

Rodinný dům Nové Hvězdlice
06/2009
Základní technické parametry
zastavěná plocha: 67,4 m²
užitná plocha: 133,8 m²
obestavěný prostor: 503,0 m³
objemový faktor tvaru budovy A/V: 1,01 m²/m³
orientační náklady na stavbu: 2,7 mil. Kč
měrná potřeba tepla na vytápění: 35 kWh/(m²∙a)
Konstrukční řešení
založení: základové pasy
svislé nosné konstrukce: systém VELOX
stropní konstrukce: systém VELOX
schodiště: železobetonové monolitické
výplně otvorů: dřevohlíníková okna s izolačním trojsklem; UWmax = 0,8 W/m²∙K
tepelná izolace: podlaha – EPS tl. 250 mm obvodové konstrukce – EPS šedý tl. 200 mm střecha – EPS tl. min 350 mm
21
Rodinný dům Vlčice u Trutnova
04/2009
Základní technické parametry
zastavěná plocha: 140,0 m²
užitná plocha: 113,3 m²
obestavěný prostor: 630,8 m³
orientační náklady na stavbu: 2,1 mil. Kč
Konstrukční řešení
založení: základové pasy
svislé nosné konstrukce: QPOR
výplně otvorů: plastová okna s izolačním dvojsklem; UW = 1,1 W/m²∙K
tepelná izolace: podlaha – EPS tl. 80 mm obvodové konstrukce – EPS šedý tl. 150 mm střecha – minerální vlna tl. 300 mm
Galerie
22

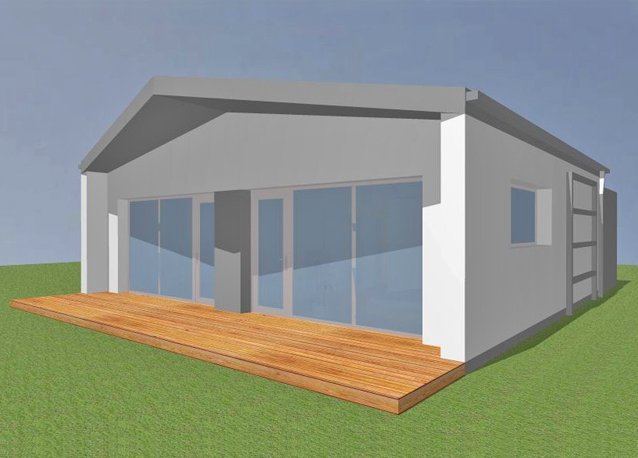

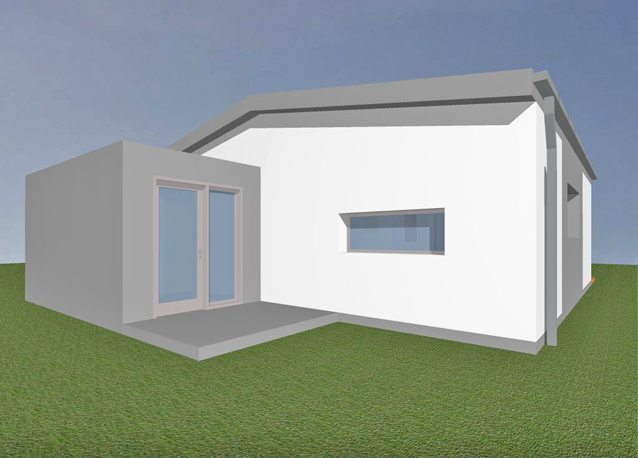

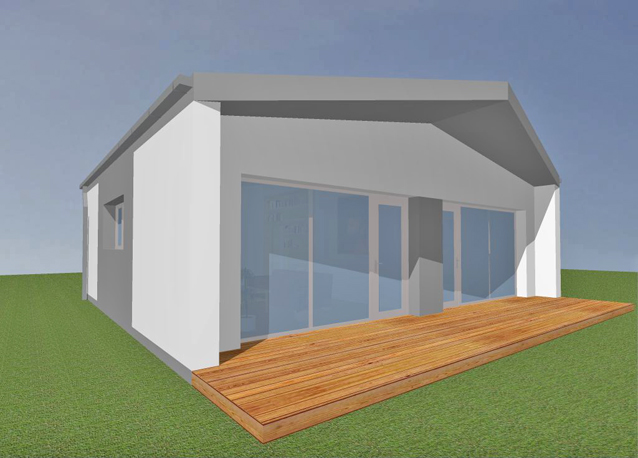

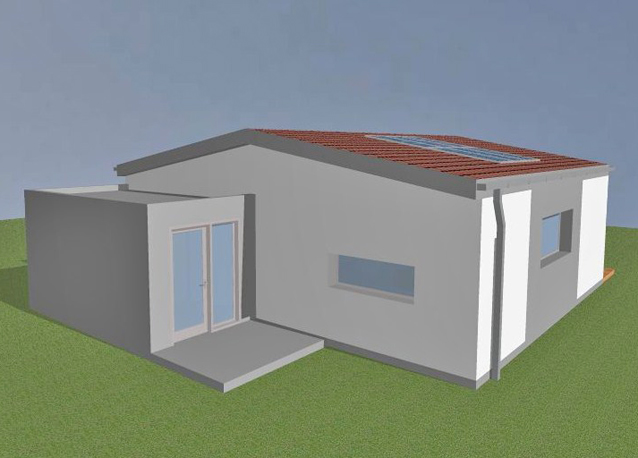

Rodinný dům Minor
02/2009
Základní technické parametry
zastavěná plocha: 93,4 m²
užitná plocha: 73,9 m²
obestavěný prostor: 309,4 m³
objemový faktor tvaru budovy A/V: 0,95 m²/m³
orientační náklady na stavbu: 1,8 mil. Kč
měrná potřeba tepla na vytápění: 19 kWh/(m²∙a)
Konstrukční řešení
založení: základová deska na XPS
svislé nosné konstrukce: YTONG
stropní konstrukce: montovaná betonová kce
výplně otvorů: dřevohlíníková okna s izolačním trojsklem; UWmax = 0,8 W/m²∙K
tepelná izolace: podlaha – XPS tl. 250 mm obvodové konstrukce – EPS šedý tl. 300 mm střecha – EPS tl. 400 mm
23

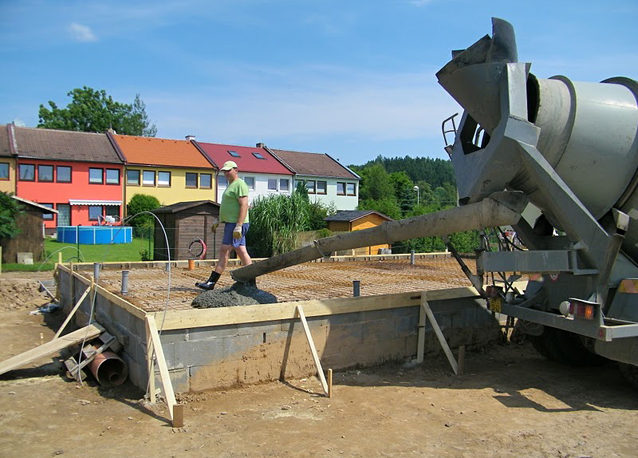

Rodinný dům Mladé Buky
11/2008
Základní technické parametry
zastavěná plocha: 136,1 m²
užitná plocha: 113,7 m²
obestavěný prostor: 469,6 m³
objemový faktor tvaru budovy A/V: 0,95 m²/m³
orientační náklady na stavbu: 2,8 mil. Kč
měrná potřeba tepla na vytápění: 18 kWh/(m²∙a)
Konstrukční řešení
založení: základové pasy
svislé nosné konstrukce: vápenopískové bloky
výplně otvorů: dřevohlíníková okna s izolačním trojsklem; UWmax = 0,8 W/m²∙K
tepelná izolace: podlaha – EPS šedý tl. 250 mm obvodové konstrukce – EPS šedý tl. 300 mm střecha – foukaná celulóza tl. 400 mm
Galerie
24

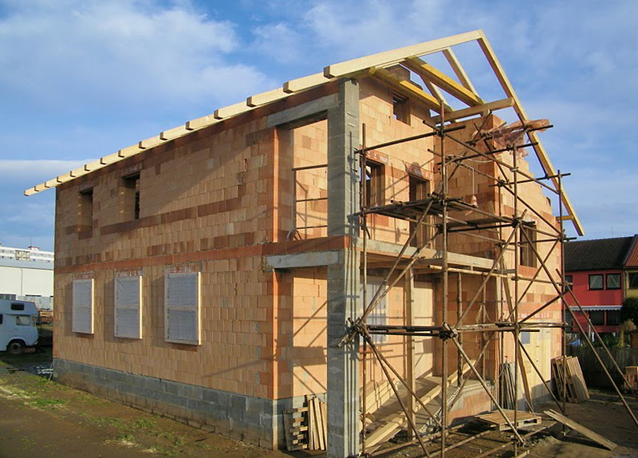

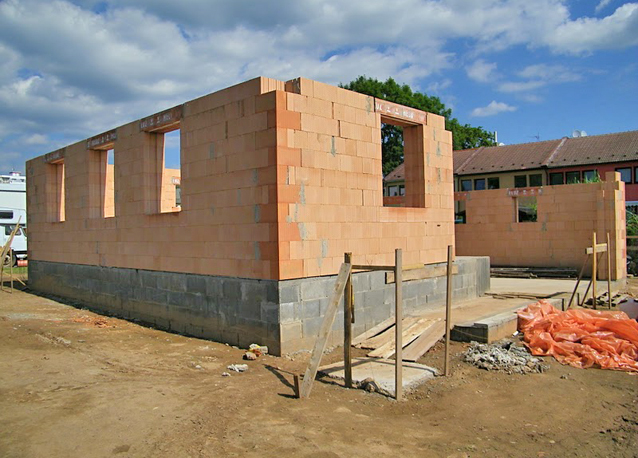

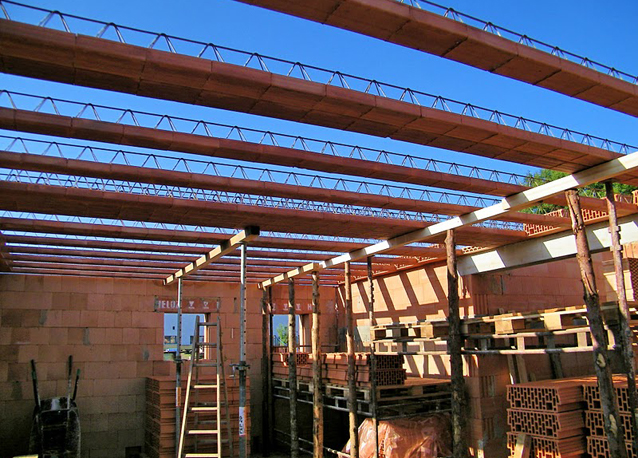

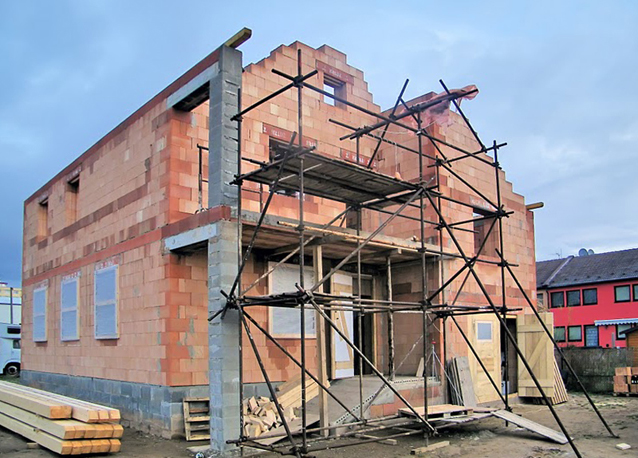

Rodinný dům Trutnov, Zelená Louka
09/2008
Základní technické parametry
zastavěná plocha: 101,9 m²
užitná plocha: 204,6 m²
obestavěný prostor: 692,3 m³
objemový faktor tvaru budovy A/V: 0,68 m²/m³
orientační náklady na stavbu: 4,2 mil. Kč
měrná potřeba tepla na vytápění: 28 kWh/(m²∙a)
Konstrukční řešení
založení: základové pasy
svislé nosné konstrukce: cihelné bloky
výplně otvorů: dřevěná okna s izolačním dvojsklem; UW = 1,1 W/m²K
tepelná izolace: podlaha – EPS tl. 150 mm obvodové konstrukce – EPS tl. 100 mm střecha – foukaná celulóza tl. 300 mm
25

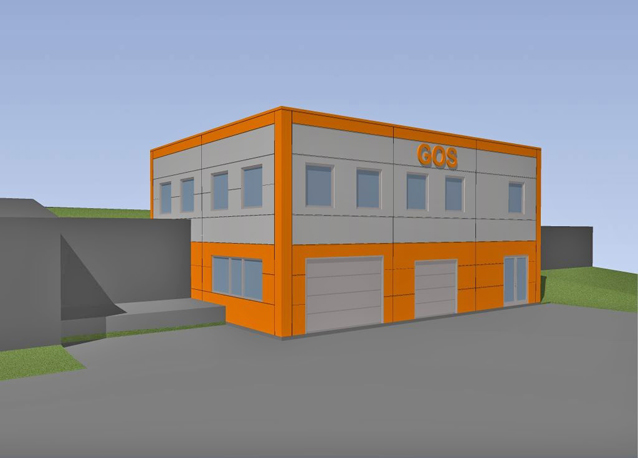

Investiční záměr Horal
07/2008
26
Rodinný dům Volanov, Za Křížkem
04/2008
Základní technické parametry
zastavěná plocha: 131,7 m²
užitná plocha: 112,6 m²
obestavěný prostor: 592,7 m³
sklon střechy: 30°
orientační náklady na stavbu: 2,8 mil. Kč
27
Rodinný dům Rtyně v Podkrkonoší, Nad Lipkou
01/2008
Základní technické parametry
zastavěná plocha: 117,4 m²
užitná plocha: 148,9 m²
obestavěný prostor: 704,5 m³
sklon střechy: 35°
orientační náklady na stavbu: 3,5 mil. Kč
28
Rodinný dům Volanov, Ve Vilkách
11/2007
Základní technické parametry
zastavěná plocha: 119,7 m²
užitná plocha: 130,6 m²
obestavěný prostor: 704,5 m³
sklon střechy: 38°
orientační náklady na stavbu: 3,5 mil. Kč
29
Rodinný dům Velké Svatoňovice
05/2007
Základní technické parametry
zastavěná plocha: 126,0 m²
užitná plocha: 103,3 m²
obestavěný prostor: 541,8 m³
sklon střechy: 20°
orientační náklady na stavbu: 2,1 mil. Kč
30
Rodinný dům Voletiny
02/2007
Základní technické parametry
zastavěná plocha: 140,0 m²
užitná plocha: 113,3 m²
obestavěný prostor: 630,8 m³
orientační náklady na stavbu: 2,1 mil. Kč
31
Rodinný dům s ubytováním, Pec pod Sněžkou
10/2006
32
Rekonstrukce rodinného domu Rtyně v Podkrkonoší
07/2006
33
Vestavba podkrovního bytu Trutnov
02/2006
34
Investiční záměr Trutnov Bojiště
08/2005
